PCS 有哪些工作模式？

PCS 四大控制模式深度技术解析

PQ · VF · VSG · 跟网型 GFL · 构网型 GFM

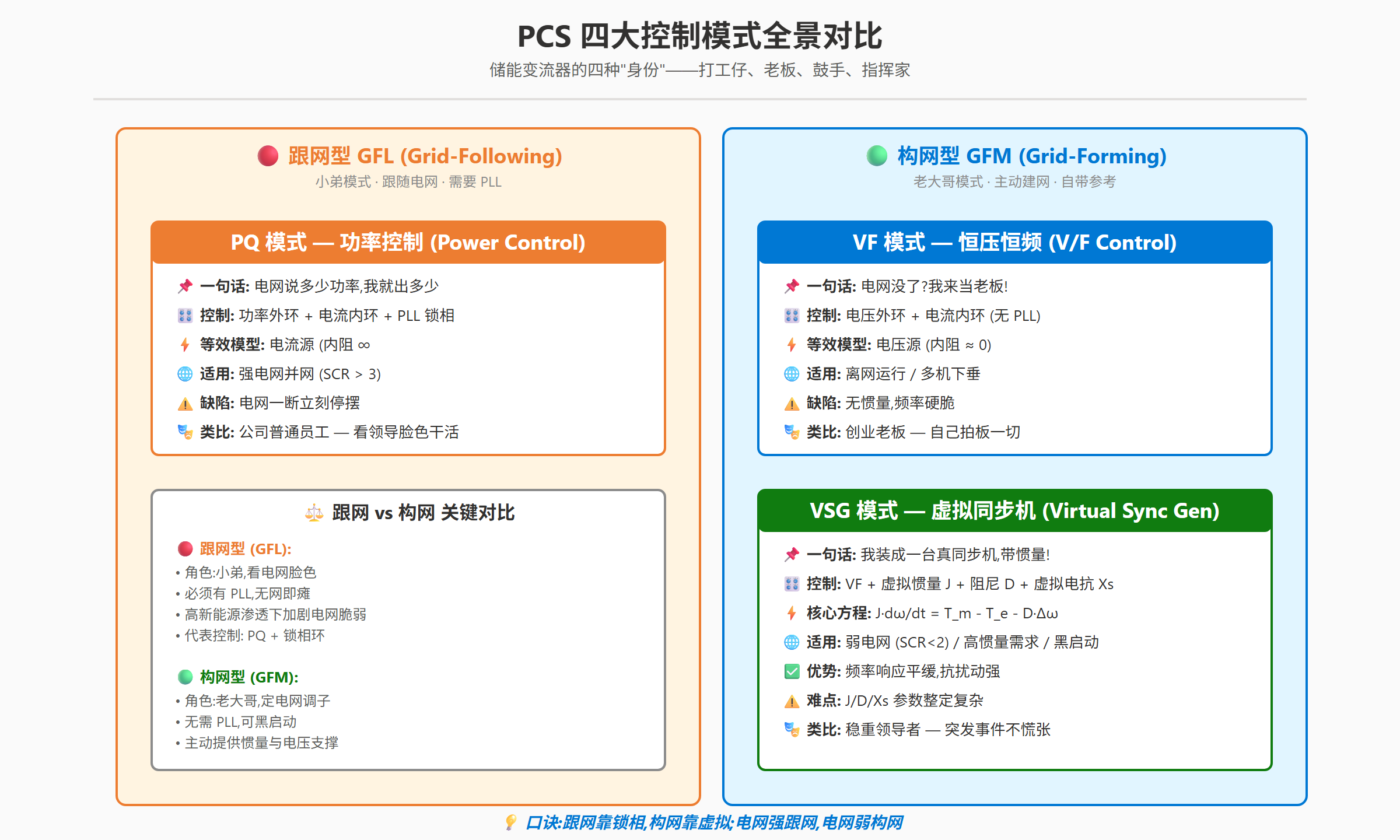

1 全景速览

1.1 核心对比

口诀:跟网靠锁相,构网靠虚拟;电网强跟网,电网弱构网。

2 为什么 PCS 需要"多重身份"?

储能 PCS 的尴尬处境:"可控"到底听谁的?

• 听电网的 → 打工仔(PQ)
• 听自己的 → 老板(VF)
• 装成老板中的战斗机 → VSG

2 PQ 模式(打工仔)

"老板(电网)说多少功率,我就出多少功率"

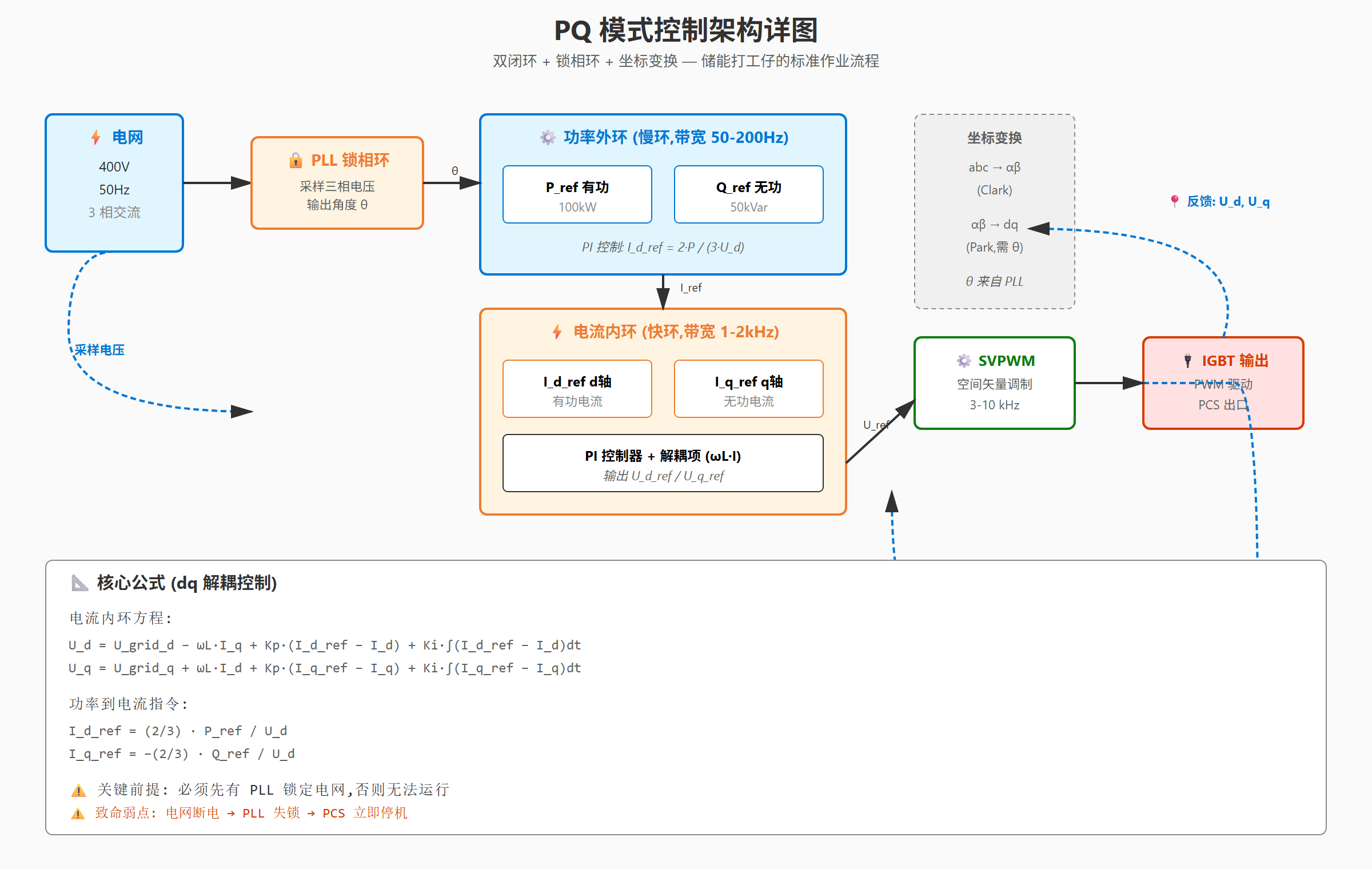

2.1 控制架构

PQ 模式采用经典的"双闭环 + PLL"结构:外环功率 + 内环电流 + 锁相环。PLL 是关键,没有它就无法工作。

2.2 PLL 的致命弱点

2.3 适用场景

✅ 强电网并网(SCR > 3)、AGC/AVC 调度响应、削峰填谷 ❌ 不适用于弱电网或黑启动

3 VF 模式(老板)

"电网没了?没关系,我来当老板!"

3.1 控制架构

VF 模式没有 PLL,直接用内部参考(U=400V, f=50Hz)作为电压源。电压外环 + 电流内环,实现恒压恒频。

3.2 多机并联:下垂控制

多台 PCS 需通信即可自动均分功率。原理:出力多 → 频率/电压降一点 → 自动平衡。

整定原则:所有 PCS 的下垂系数 × 额定容量 必须相等 → 才能功率均分。

3.3 VF 的硬约束

• 负载 < PCS 容量(否则电压塌)
• 短路电流仅 1.2~1.5 倍(无惯量)
• 频率固定(无调速器)
• 抗冲击负载差(二阶系统无阻尼)

3.4 适用场景

✅ 微电网离网、黑启动、UPS 模式、多 PCS 主从切换 ❌ 不适用于需要惯量支撑的场景

4 VSG 虚拟同步机(稳重的老板)

"我装成一台真同步发电机,带惯性!"

4.1 核心思想

VSG 内部有一个虚拟飞轮,模拟同步发电机的转子运动。让 PCS 表现得像一台真正的发电机。

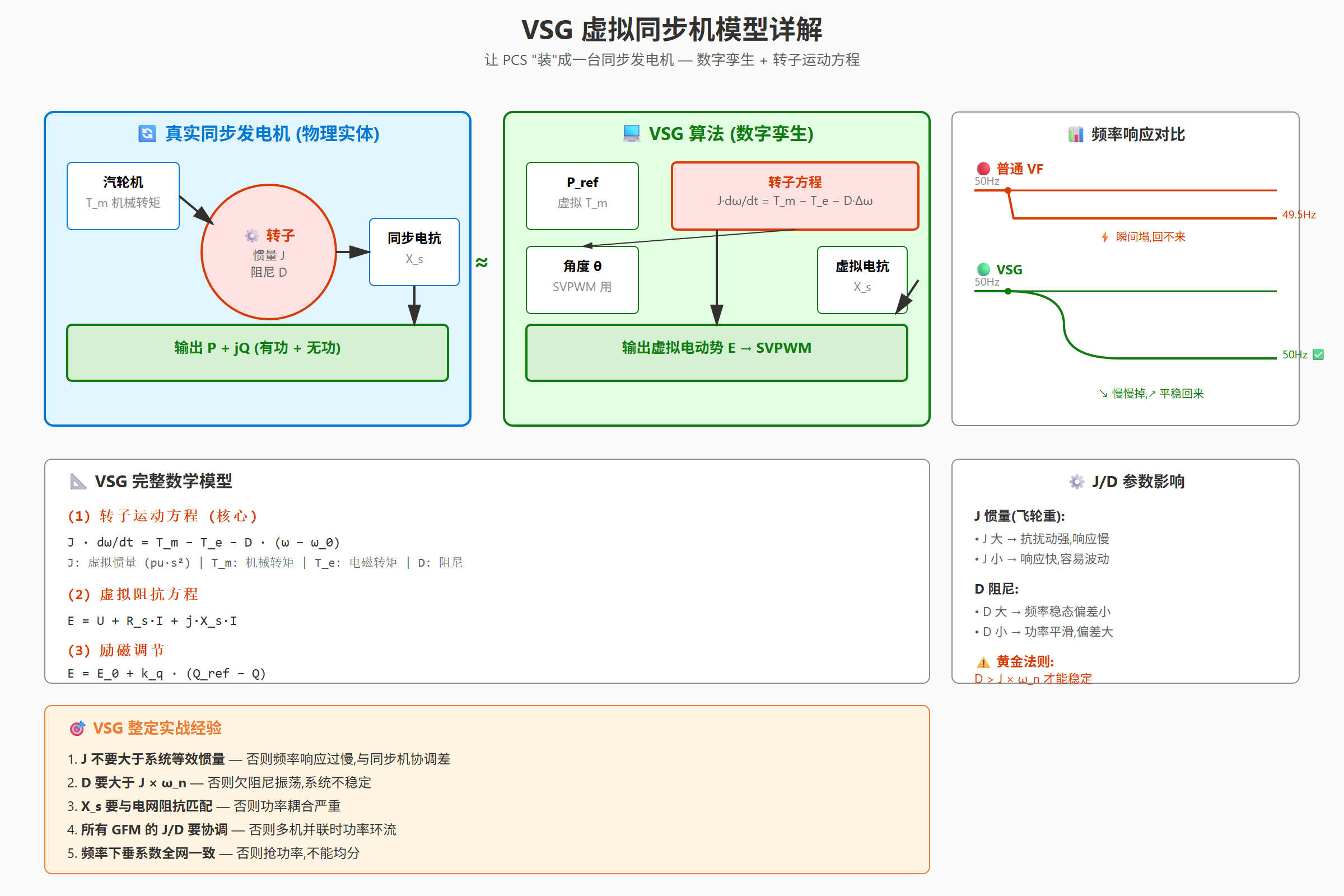

4.2 完整数学模型

(1) 转子运动方程(核心):J 乘角加速度 = 机械转矩 − 电磁转矩 − 阻尼 × 频率偏差

(2) 虚拟阻抗:电动势 = 端电压 + 虚拟阻抗 × 电流

(3) 励磁调节:电动势 = 初始值 + 无功下垂系数 × (Q_ref − Q)

(4) 调速器:机械转矩 = 初始值 + 有功下垂系数 × (P_ref − P)

4.3 J / D / X_s 参数影响

4.4 频率响应对比

• 🔴 VF:负载突变时瞬间跌至 49.5Hz,可能跳闸
• 🟢 VSG:慢慢降至 49.8Hz,持续 0.5s,平稳恢复

VSG 的"慢慢掉再回来"给电网设备反应时间 — 这就是惯量的价值。

4.5 整定黄金法则

1. J 不大于系统等效惯量 — 否则频率响应过慢
2. D 要大于 J × 角速度 — 否则欠阻尼振荡 ⚠️
3. X_s 要与电网阻抗匹配 — 否则功率耦合
4. 所有 GFM 的 J/D 要协调 — 否则多机并联功率环流
5. 频率下垂系数全网一致 — 否则抢功率

4.6 适用场景

✅ 弱电网并网(SCR < 2)、高新能源渗透区域、黑启动、离网微电网、调频调峰

5 构网型 vs 跟网型

5.1 系统演化趋势

新能源时代跟网型变流器越来越多,电网越来越脆弱。构网型储能是解决之道。

5.2 核心对比

5.3 电网强度 SCR 与控制模式

6 术语速查总表
