第一部分通用说明

1. 简介

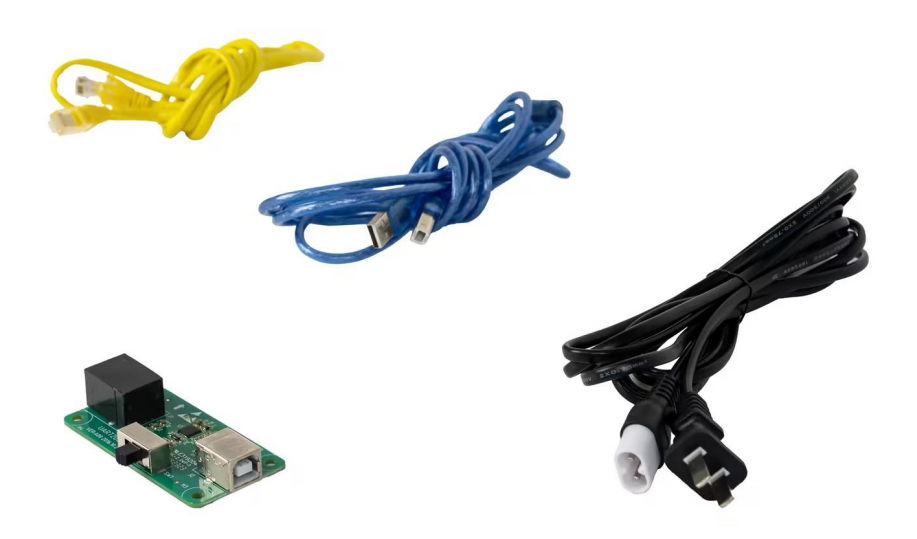

1.1 硬件接口

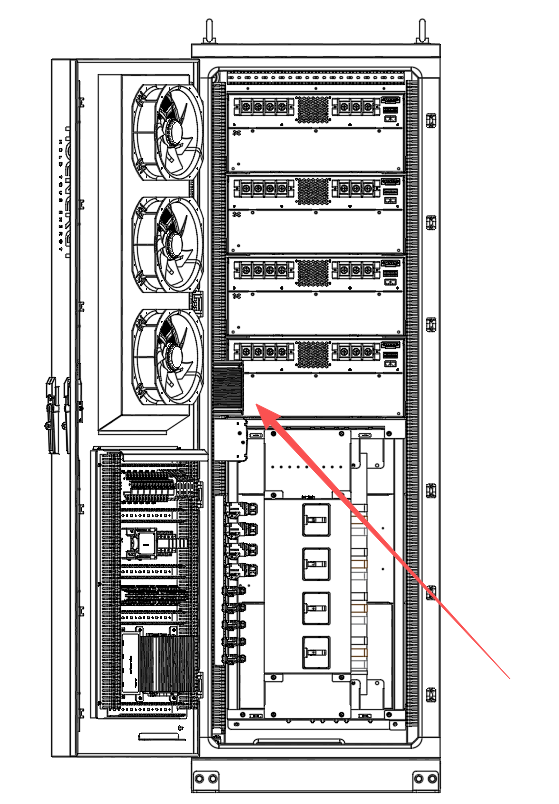

1.1.1 D-Cube-A Series 硬件接口调试链接方式：

需要一个Windows笔记本，用一根网线链接到柜内的交换机的任意LAN口即可。

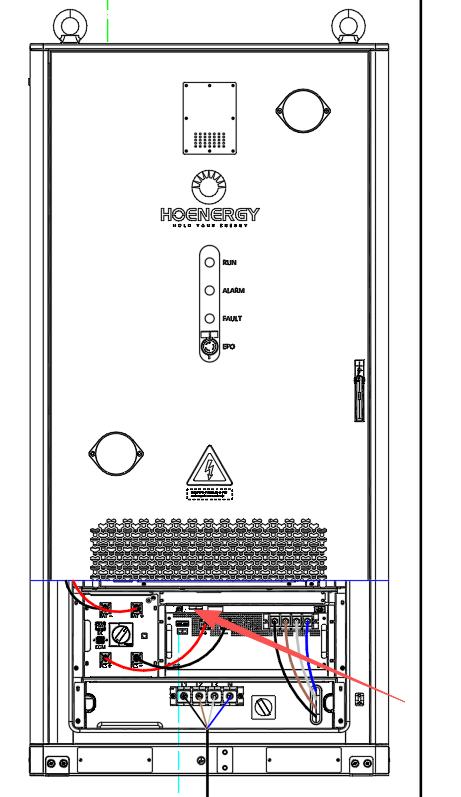

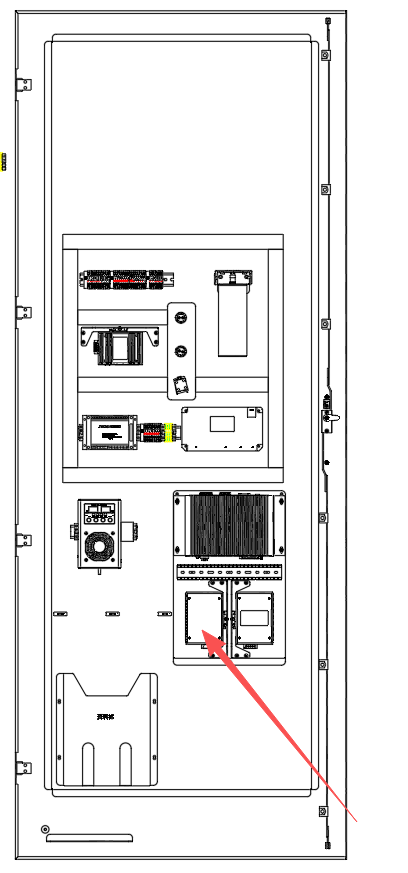

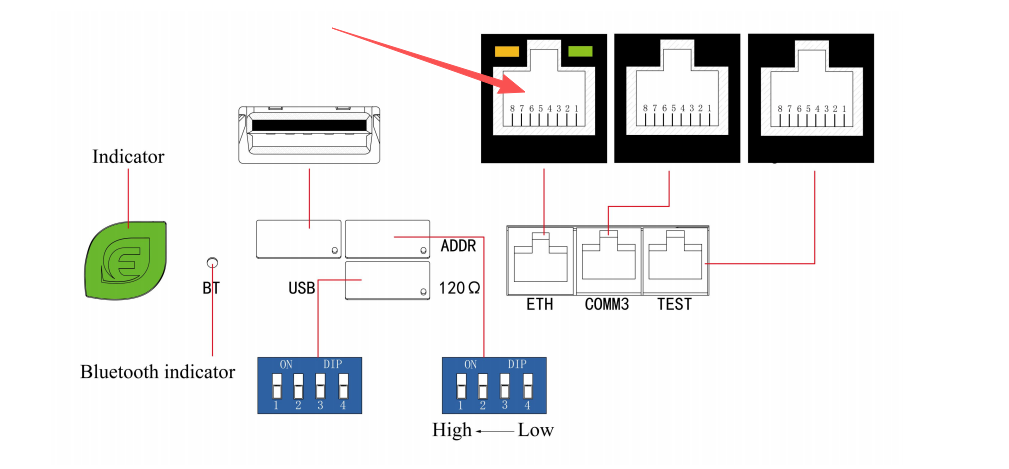

1.1.2 D-Cube-S125/261-EU 硬件接口调试链接方式：

需要一台Windows笔记本，使用一根网线链接到柜内PCS前面板上的ETH口

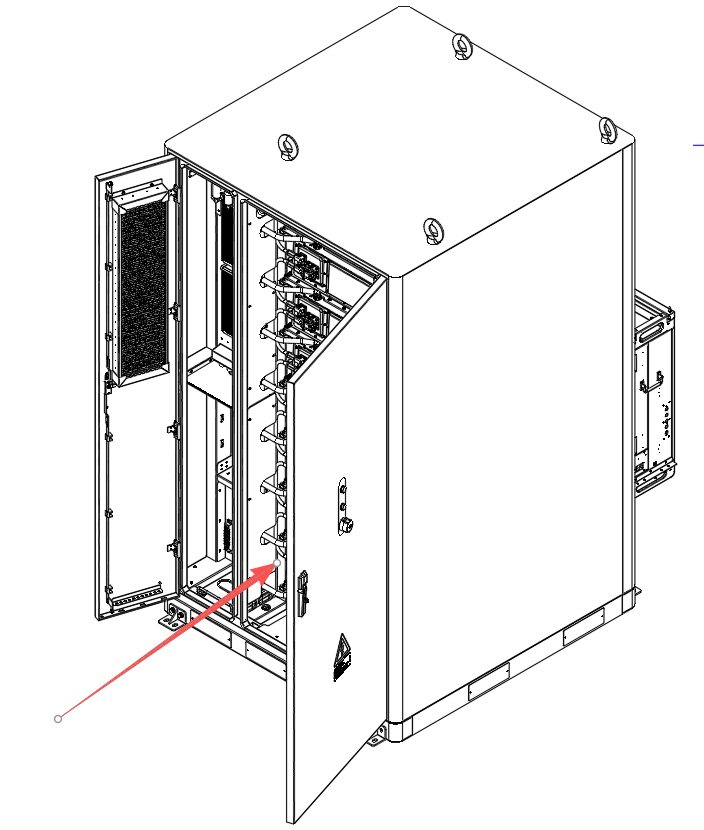

1.1.3 D-Cube-F215/418 硬件接口调试链接方式：

需要一台Windows笔记本，用一根网线链接到柜内的交换机的任意LAN口即可。

1.2 左侧功能区

MonitorParameter 用于 Enjoy Technology Co., Ltd 电力电子设备的运行监控、数据采集、参数配置以及故障排查，支持 Modbus TCP、Modbus Uart 等通信方式，适用于设备调试和运行状态管理。

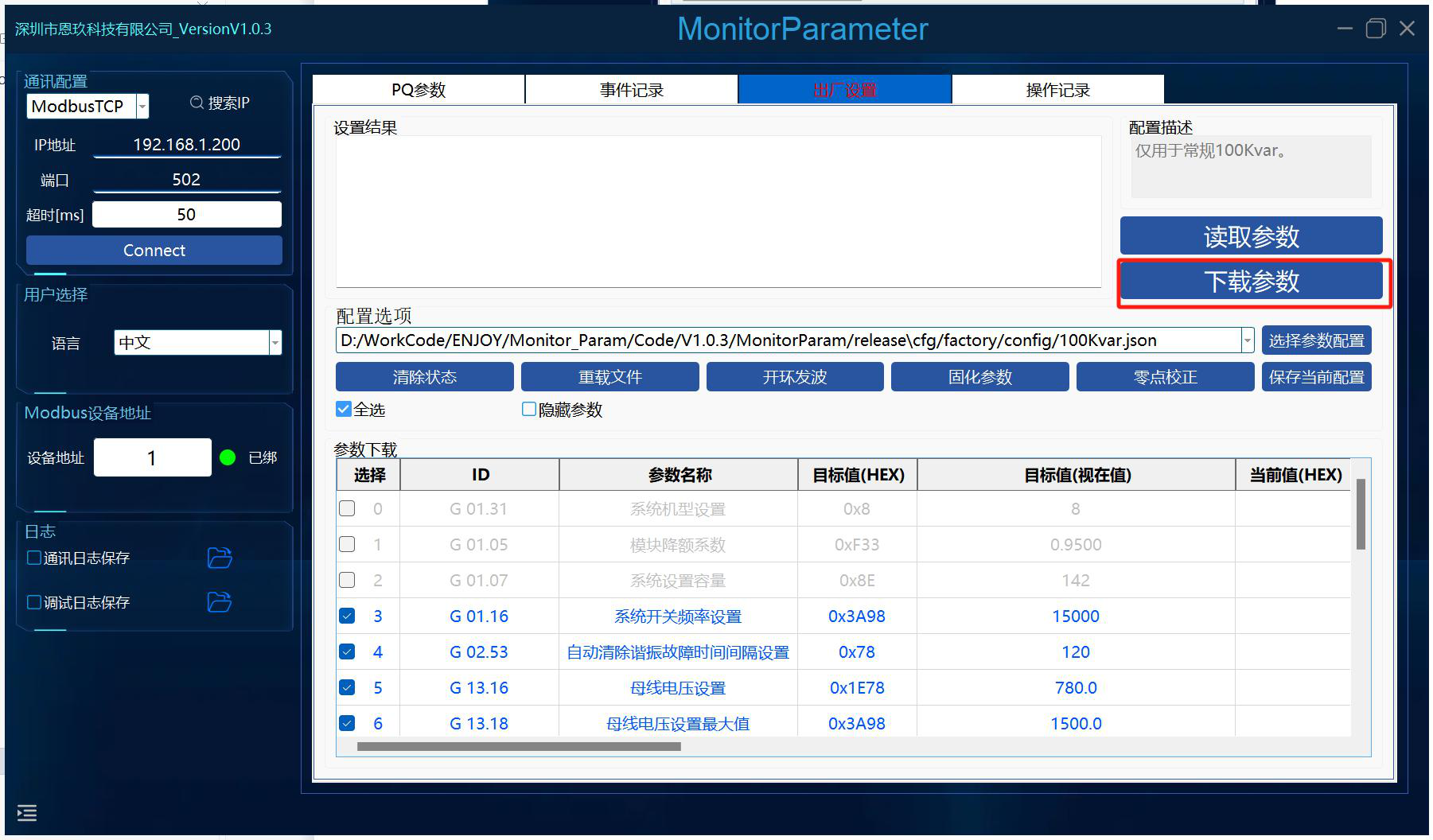

2. 软件界面说明

2.1 左侧功能区

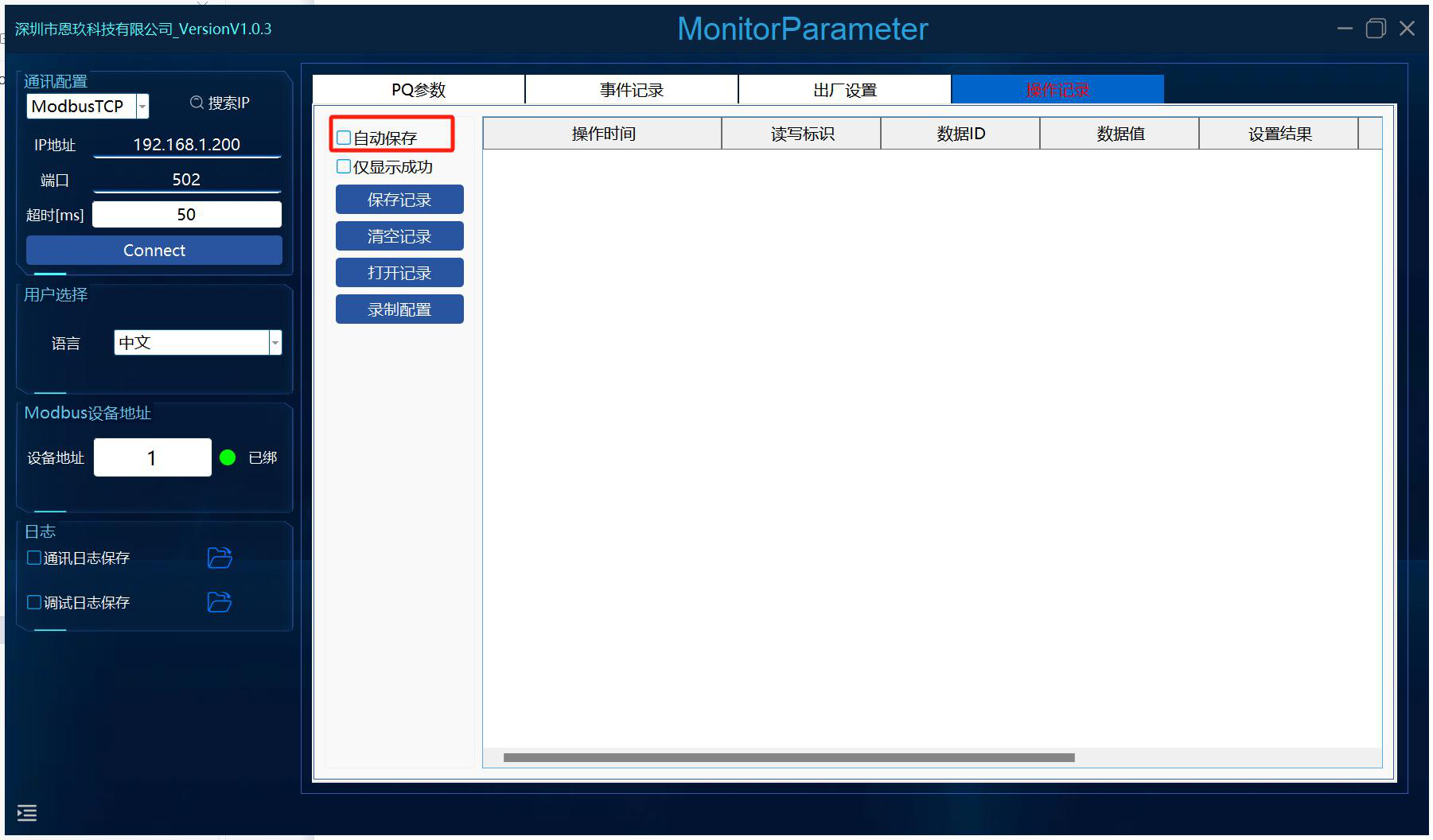

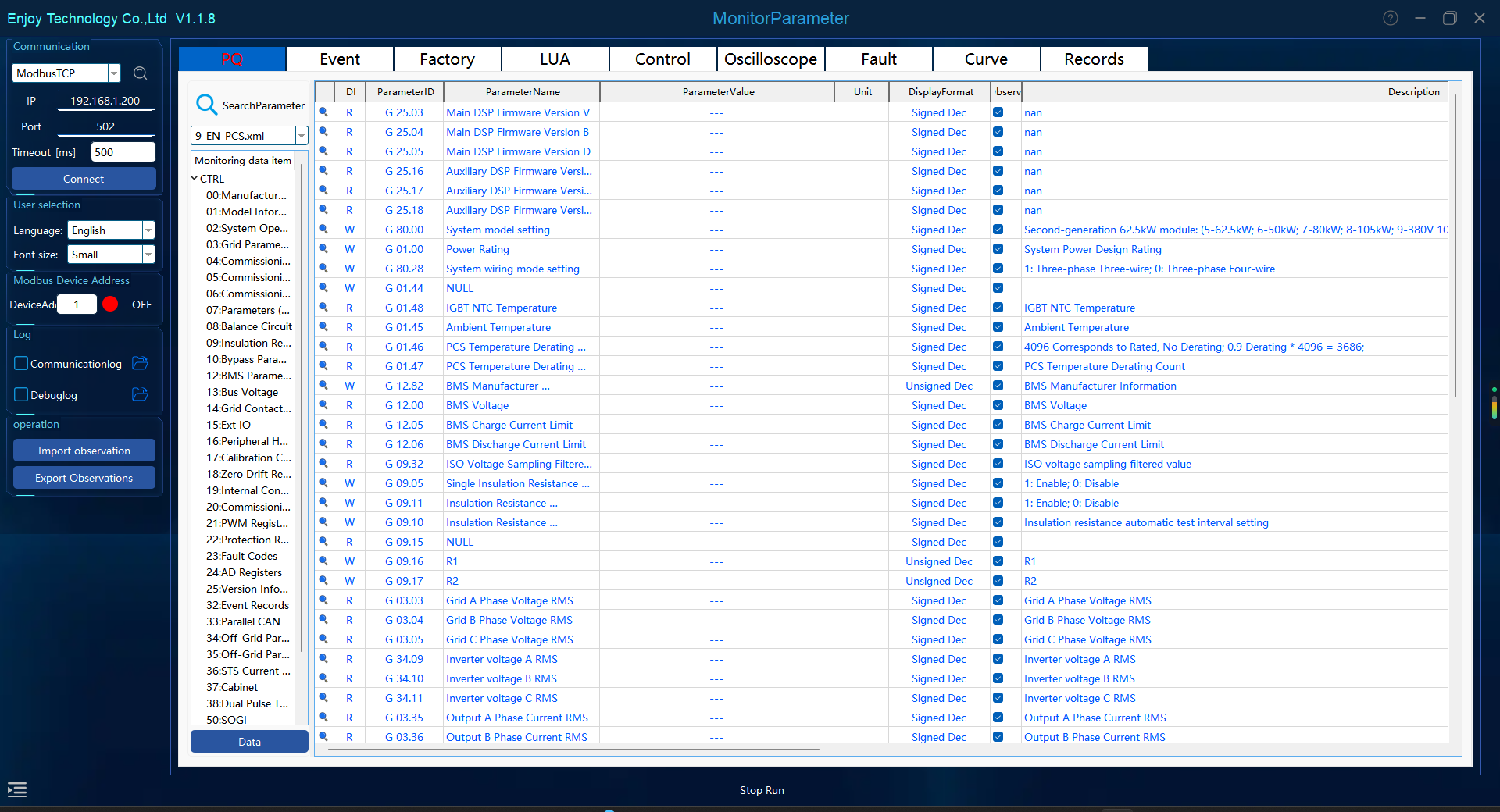

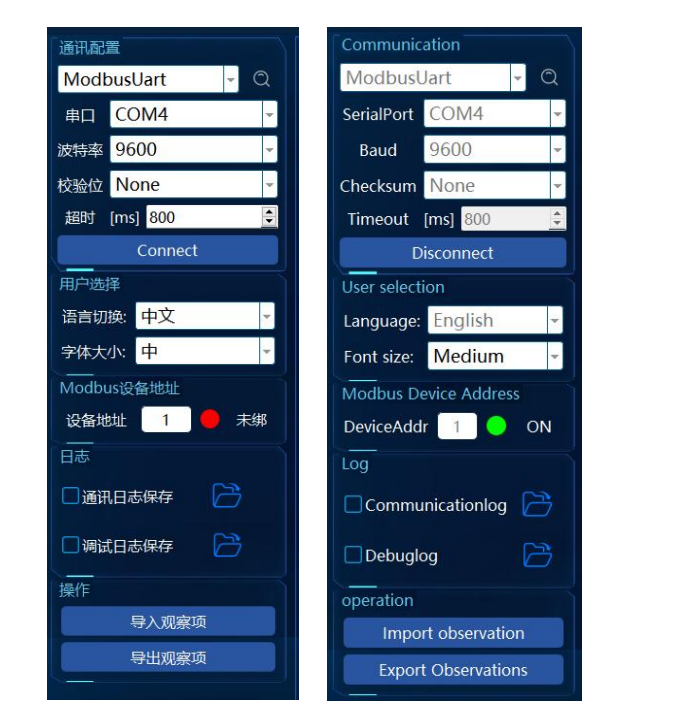

图：软件主界面：左侧功能区

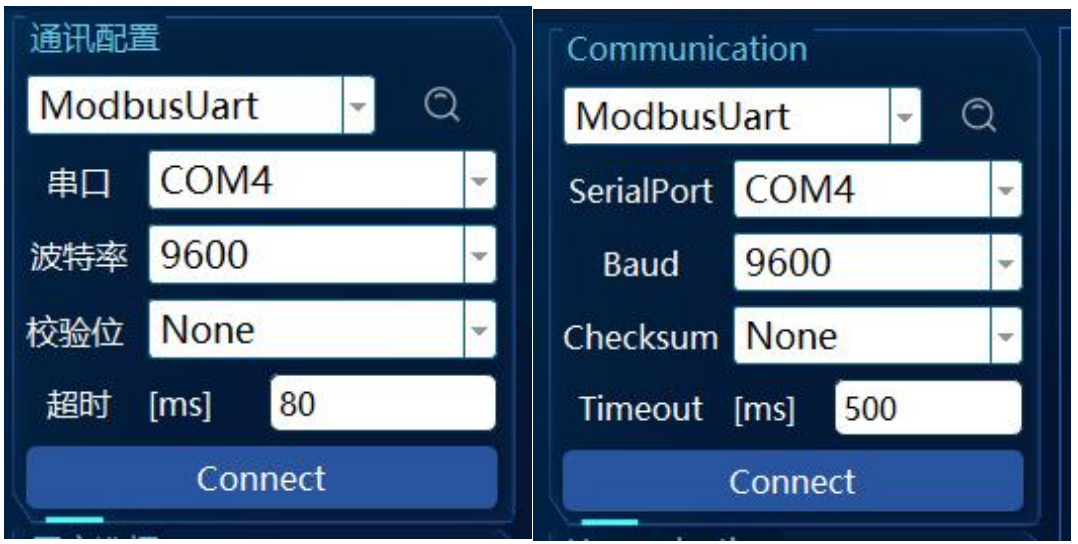

2.1.1 通信设置

字段	说明	示例
串口（Serial Port）	选择连接设备的串口	COM4
波特率（Baud Rate）	设置通信波特率	9600
校验位（Parity）	选择通信校验方式	None
超时时间（Timeout）	设置数据包的通信超时时间	800 毫秒
设备地址（Device Address）	设置通信设备的 Modbus 地址	1
连接状态（Connection Status）	显示设备是否已成功连接	已连接

2.1.2 操作选项

导入观察项：通过 json 文件导入需要监控的参数清单。
导出观察项：将当前监控的参数列表导出为 json 文件，便于保存和分享。

2.1.3 日志管理

通信日志保存：记录设备与软件之间的通信数据。
调试日志保存：保存调试信息，用于后续问题分析。

2.2 右侧监控区

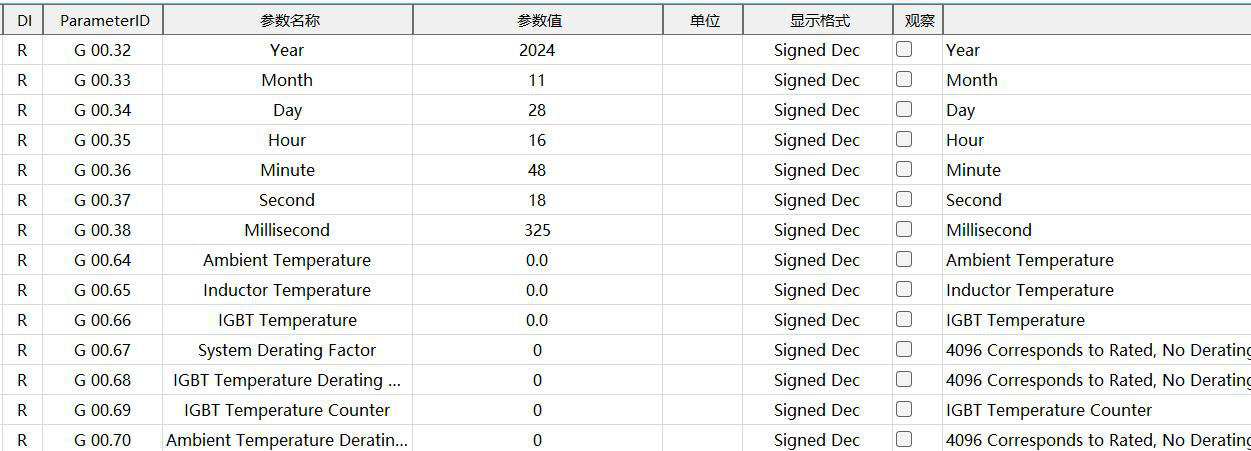

2.2.1 参数监控表格

参数模块：显示设备的监控数据。

字段	说明	示例
ParameterID	参数的唯一标识号	G 00.32
参数名称	显示参数的具体含义	"年"、"环境温度"
参数值	设备返回的实时数据	27.0 °C
单位	参数的物理单位	°C
显示格式	参数数值的显示方式	Signed Dec
观察选项	勾选后可对特定参数进行重点监控	勾选

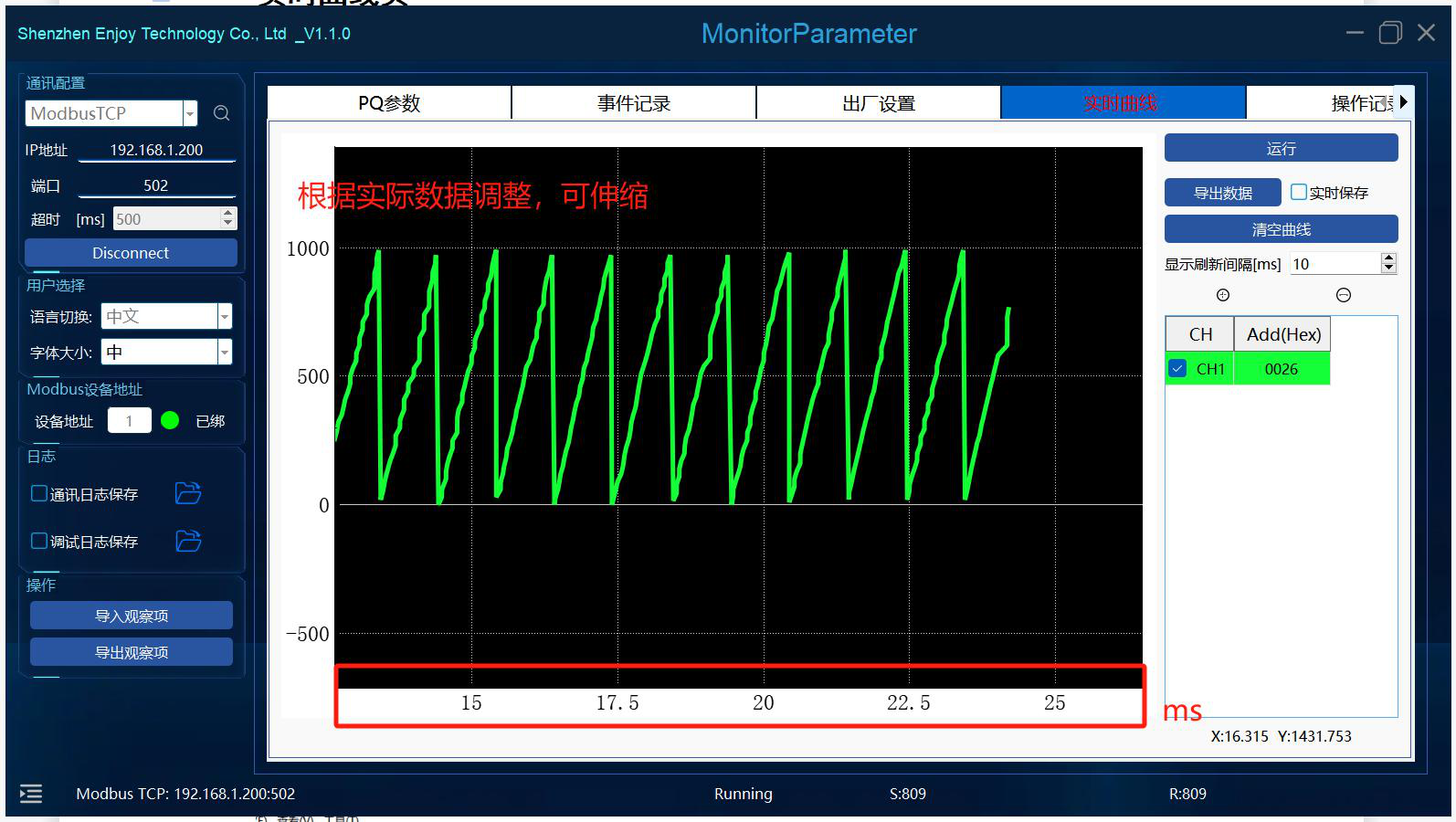

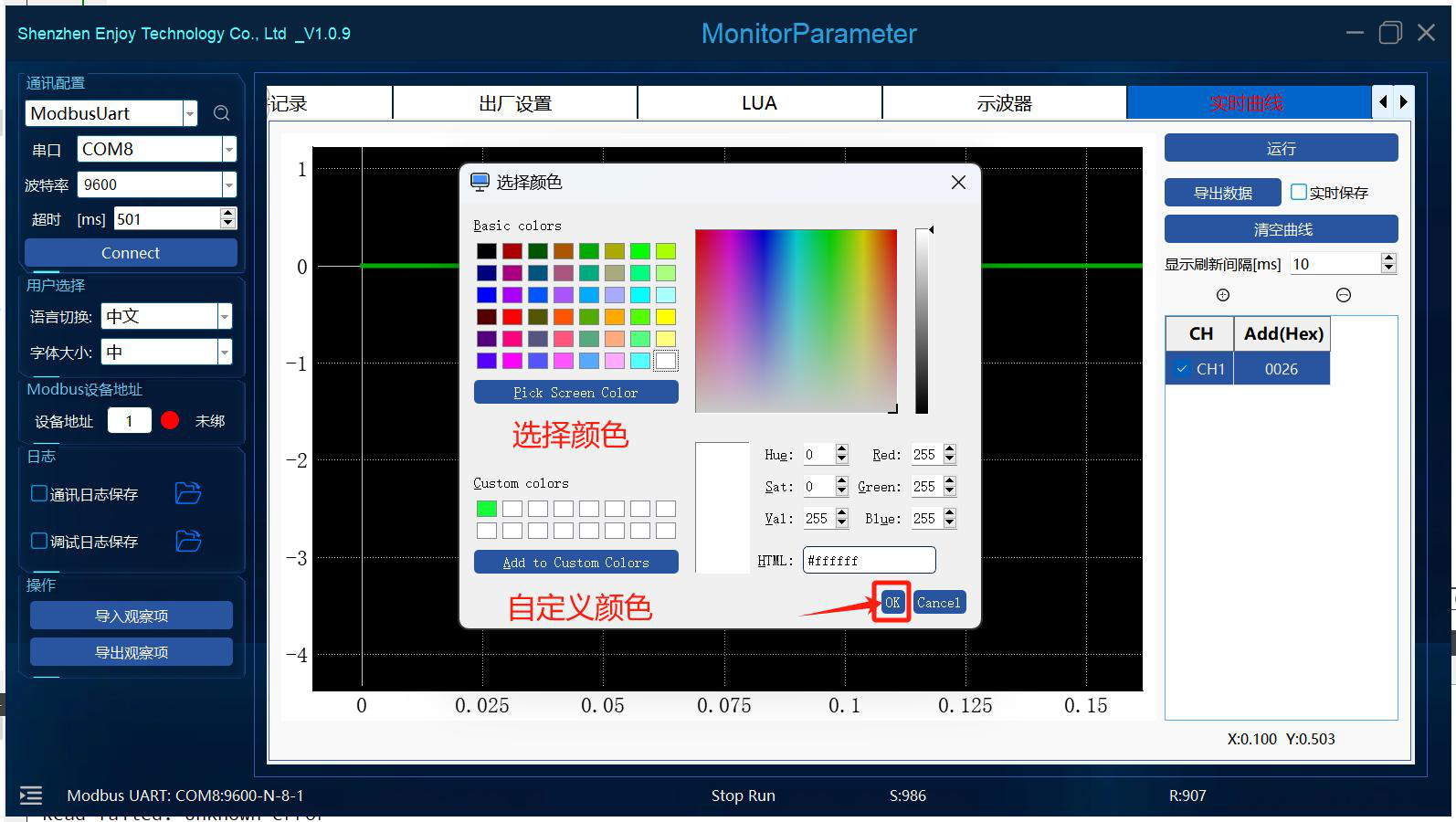

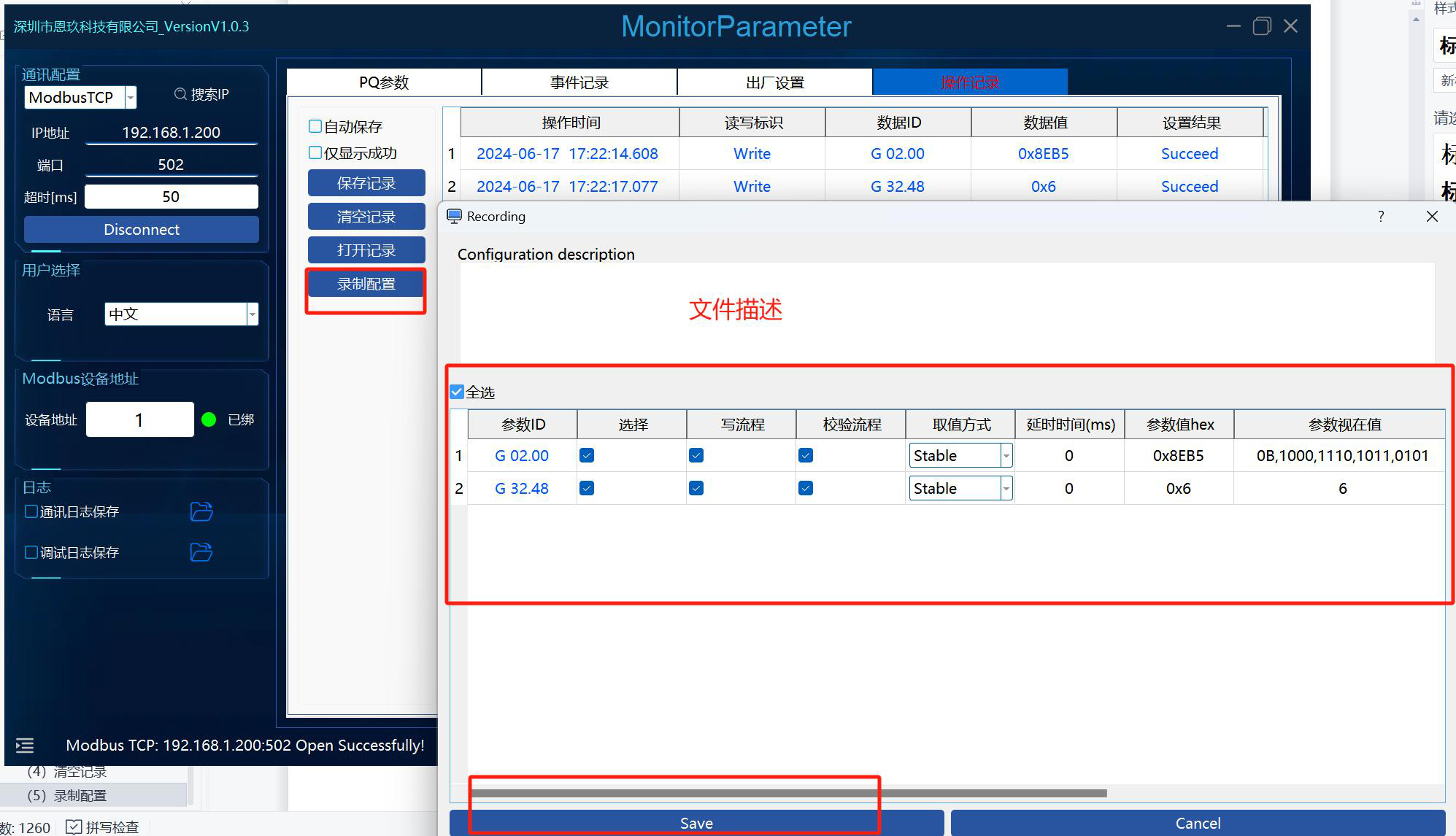

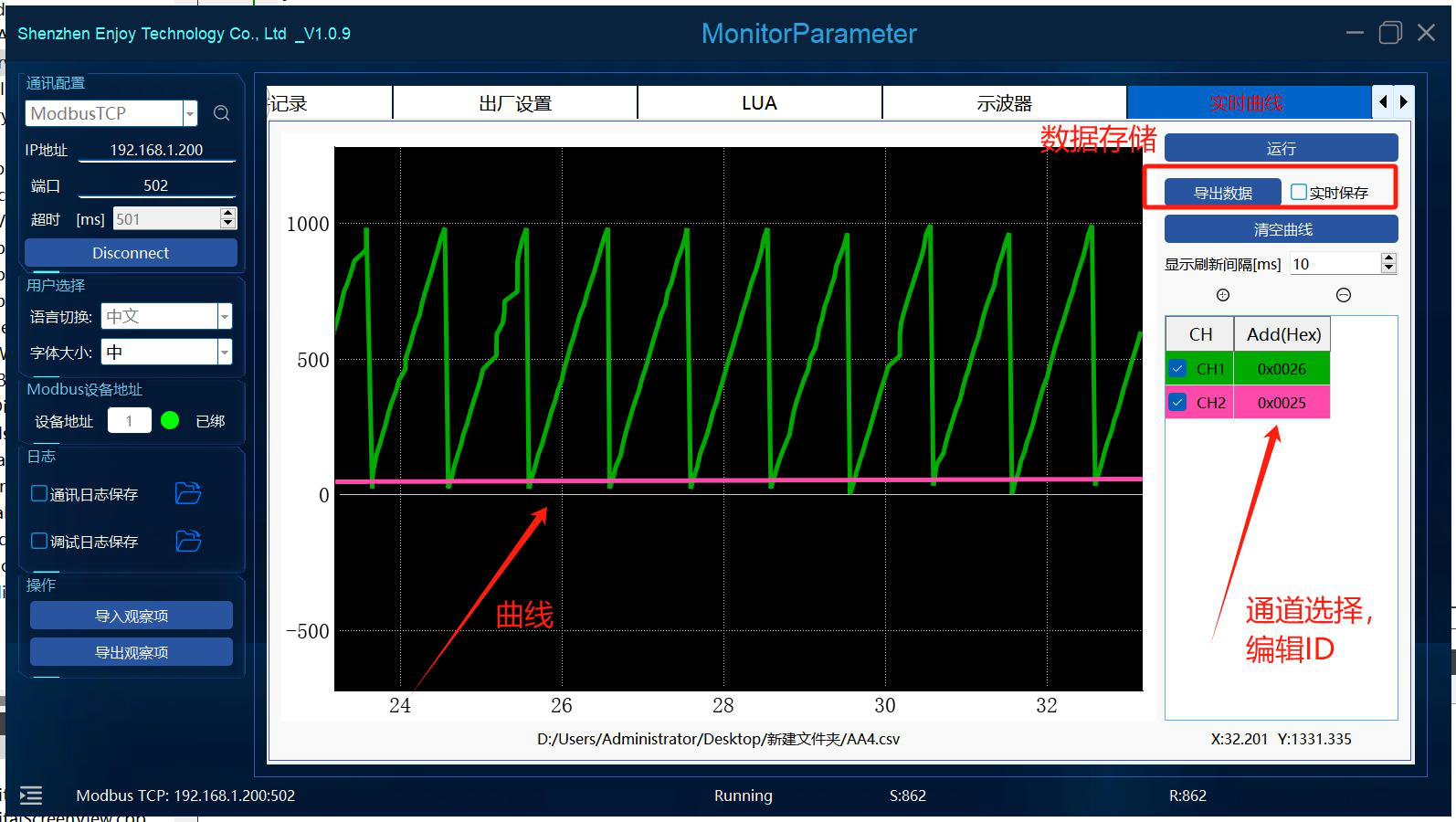

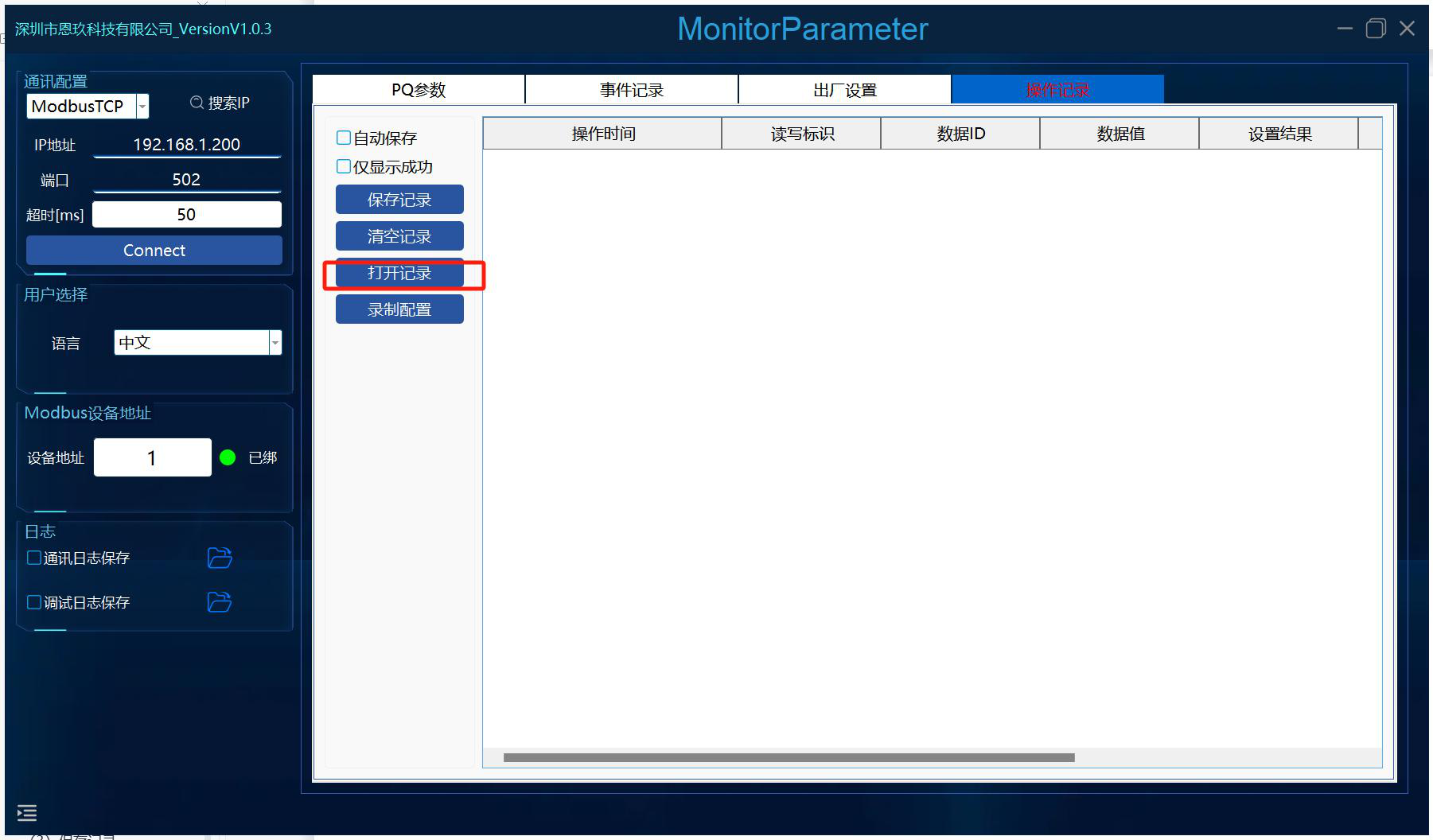

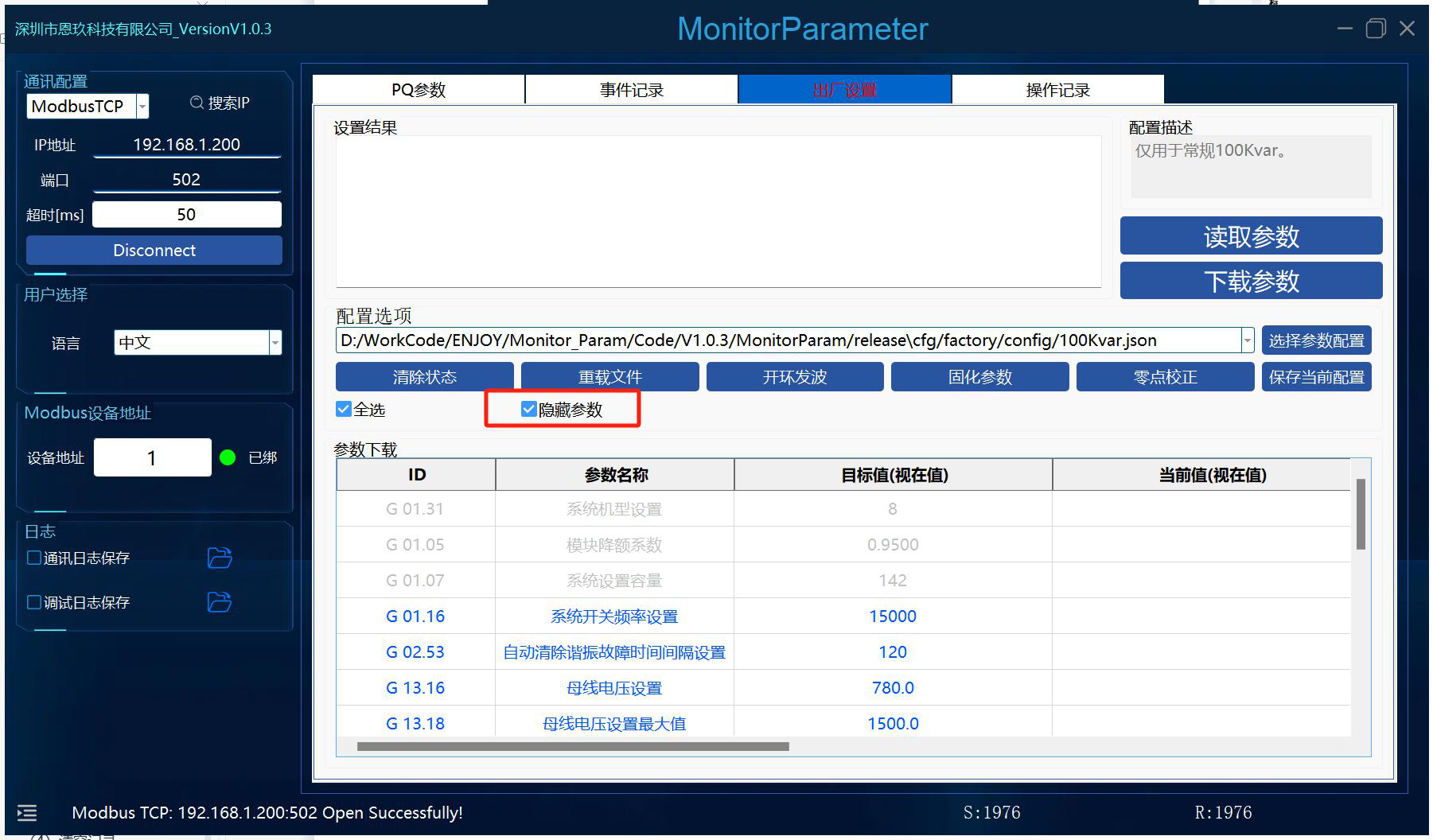

2.2.2 选项卡说明

PQ 参数：显示设备功率质量相关的实时参数。
事件记录：记录设备的运行事件，支持故障分析。

2.3 底部状态栏

隐藏选项：点击后可将左侧功能区隐藏，再次点击可取消。
通信状态：显示当前通信方式和通信配置，例如 Modbus UART: COM4:9600-N-8-1。

字段	说明	示例
发送包数量（S）	当前已发送的数据包数量	422
接收包数量（R）	当前已接收的数据包数量	398

底部状态栏实时显示设备的通信运行状态。

3. 主要功能

3.1 通信设置

配置通信端口和参数，实现设备与软件的连接。

3.1.1 通信协议选择

图：通信协议选择与 En_Uart 驱动安装

启动软件后，根据需求选择适当的通信协议：ModbusTCP、ModbusUart 或 En_Uart。

⚠️ 注意：En_Uart 协议需要专用的通信工具，请确保已安装相关驱动程序。

-驱动安装路径：1-Monitor1129 > EN_Uart+ > CP210xVCPInstaller > CP210xVCPInstaller_x64.exe

3.1.2 TCP 连接方法

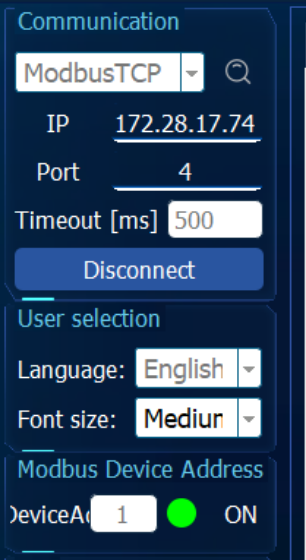

图：TCP/IP 连接设置

使用扫描工具确认设备网络连接状态和 IP 地址：确保设备与网络正常通信，并获取设备的实际 IP 地址。

3.1.3 连接

点击 Connect 按钮，确保通信状态显示为"已连接"。

3.2 机型选择

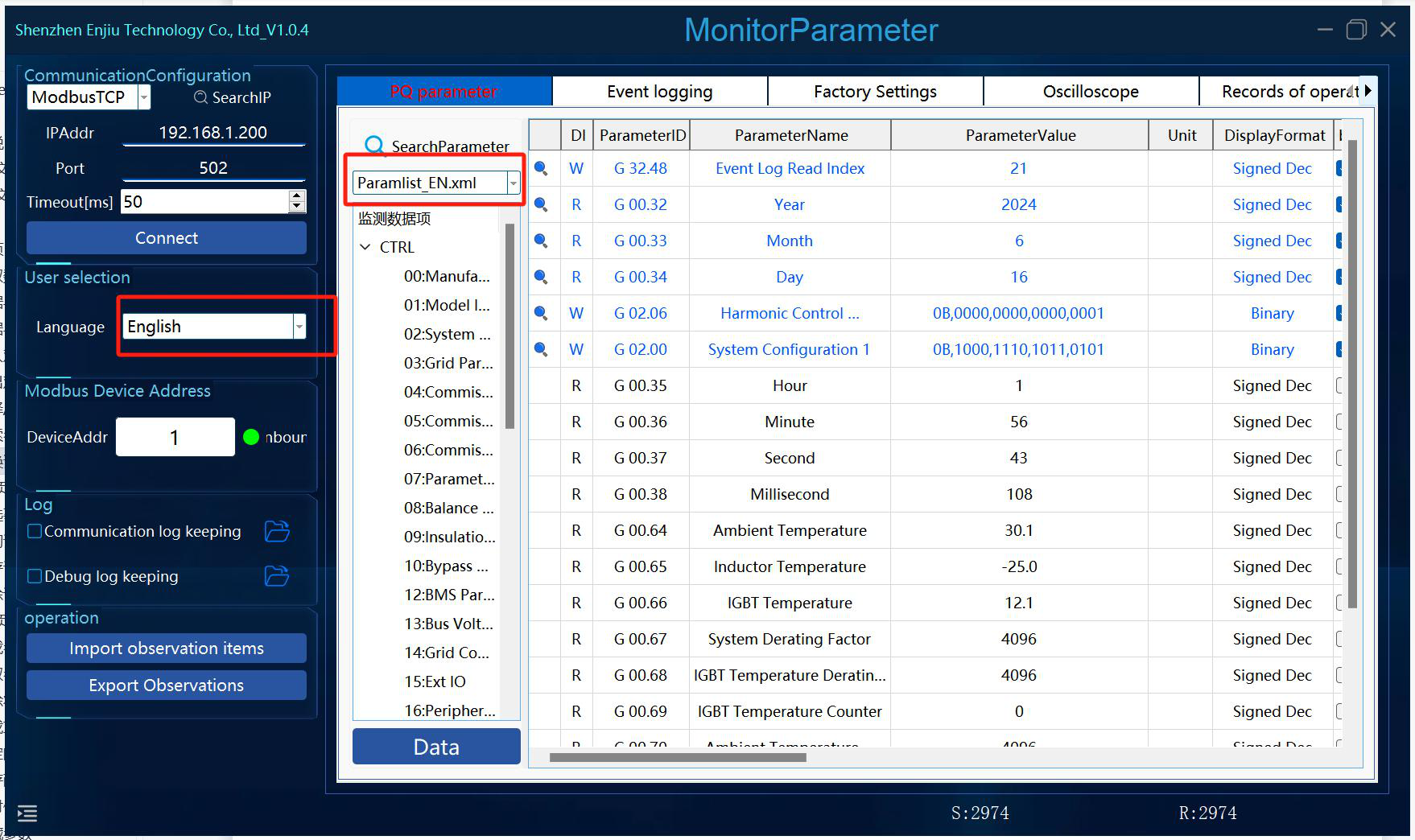

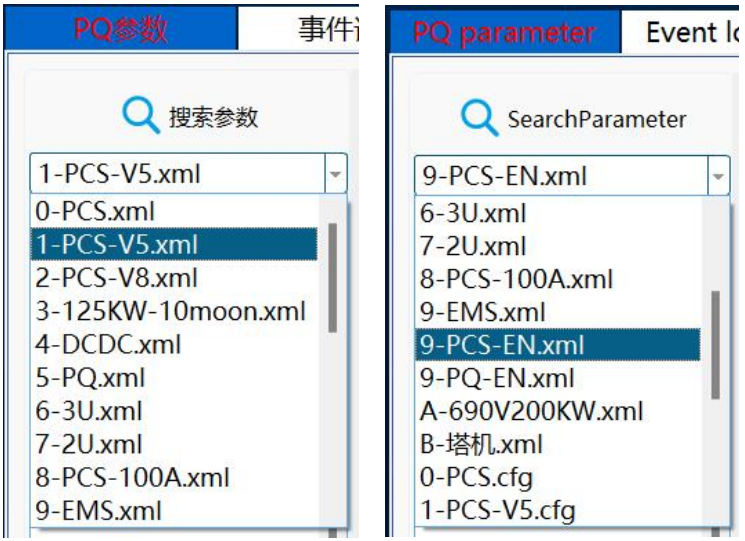

图：机型（参数模板）选择

设备类型选择完成后，软件会自动加载对应的监控参数模板。

💡 提醒： - PCS 英文版选择：9-PCS-EN.xml - 电能质量英文版选择：9-PQ-EN.xml

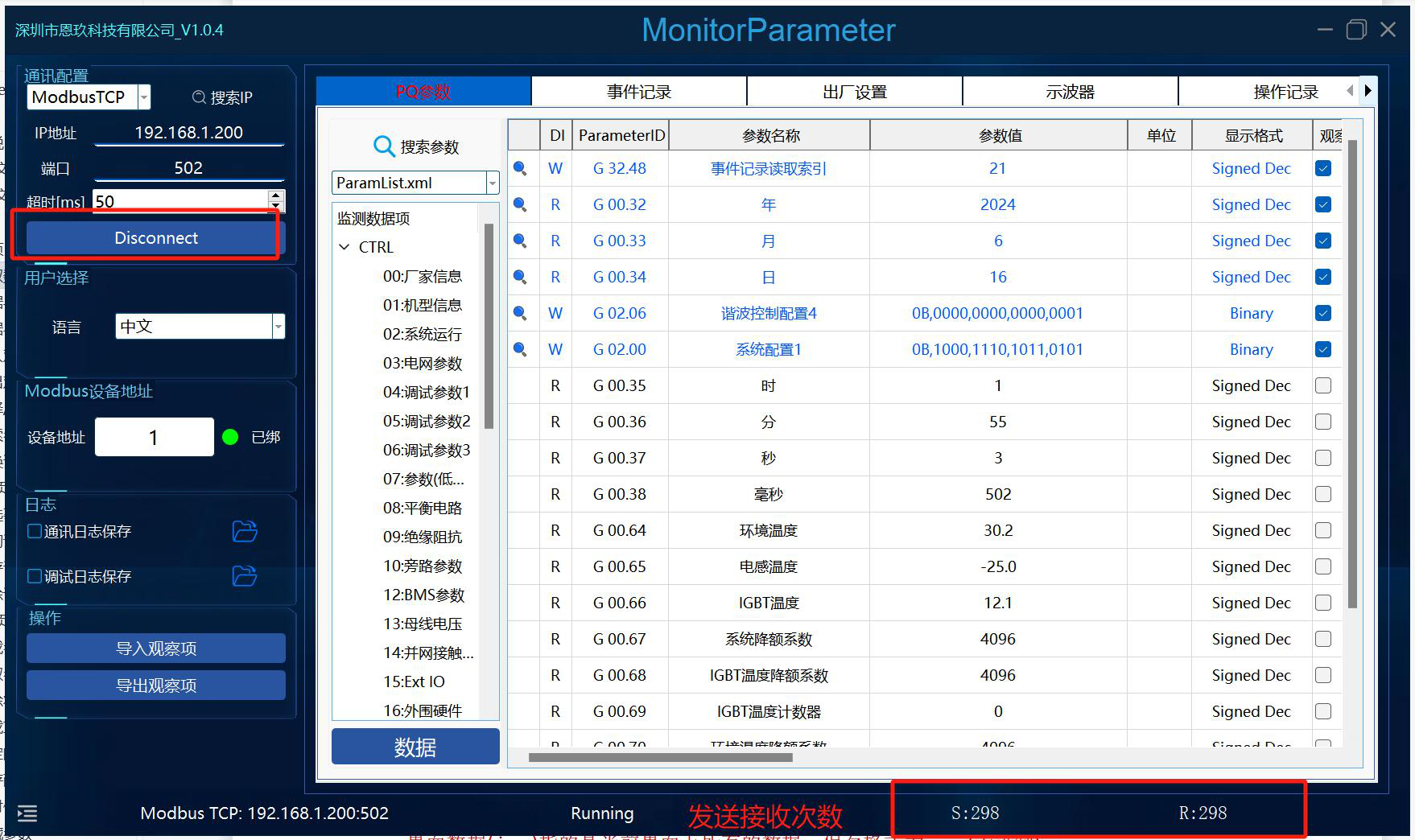

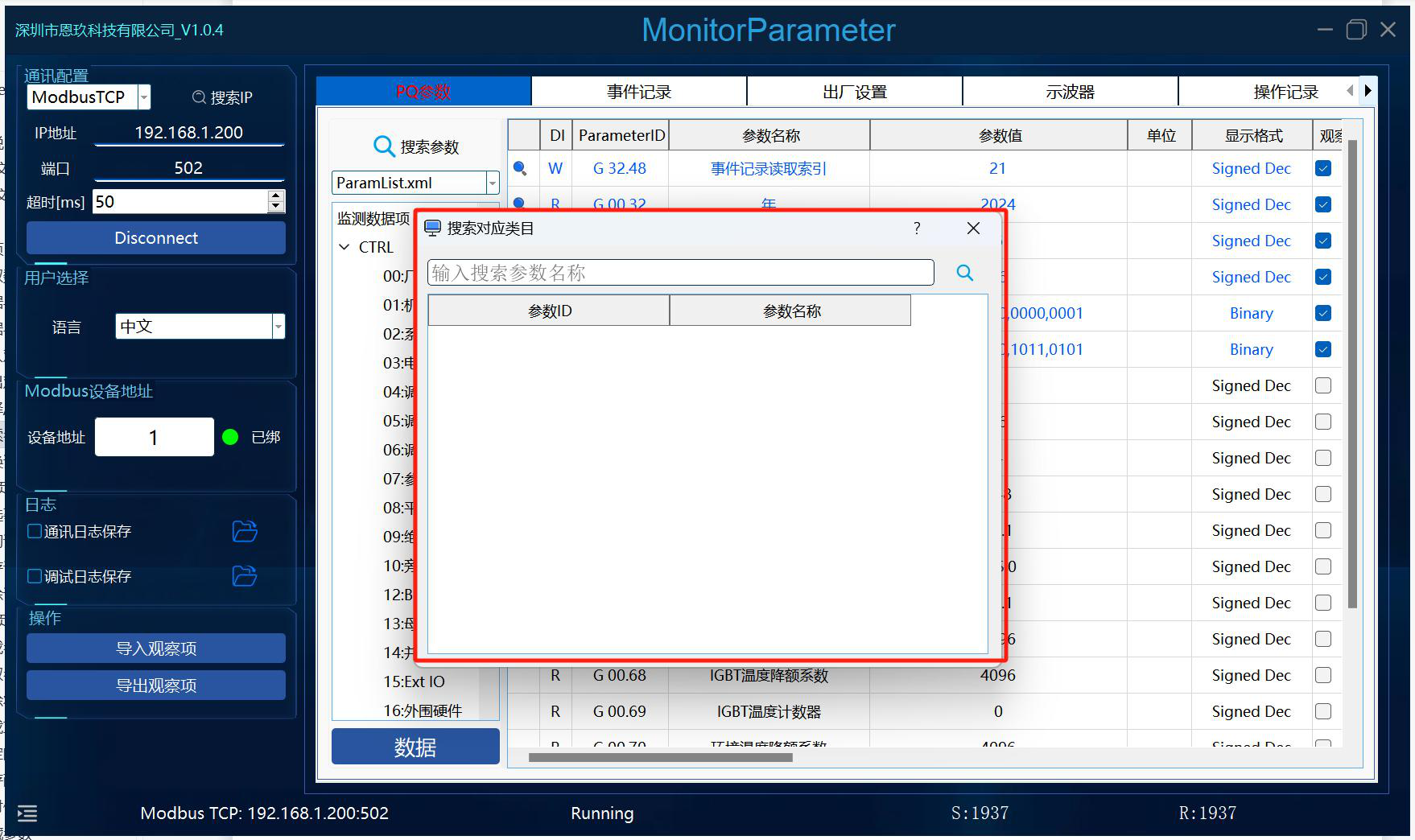

3.3 参数监控

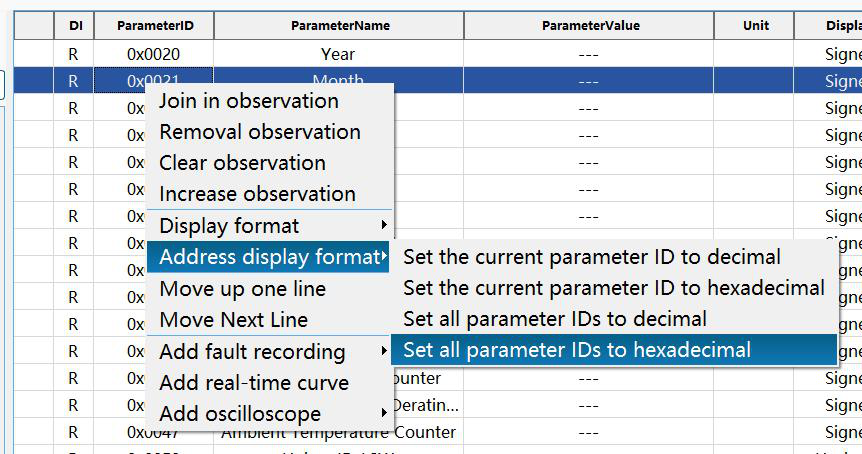

图：参数监控与地址显示格式

实时显示设备运行参数，包括温度、电压等关键数据。

💡 提醒：右键点击任意参数的 ParameterID，选择"地址显示格式"选项，并将当前参数 ID 设置为十六进制，即可计算出相应的寄存器地址，为后续 EMS 开发、控制与使用提供便利。

3.4 事件记录

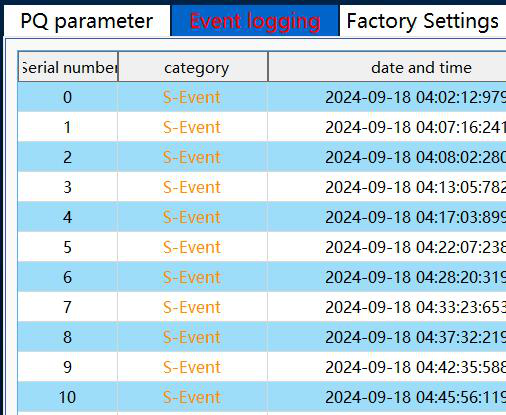

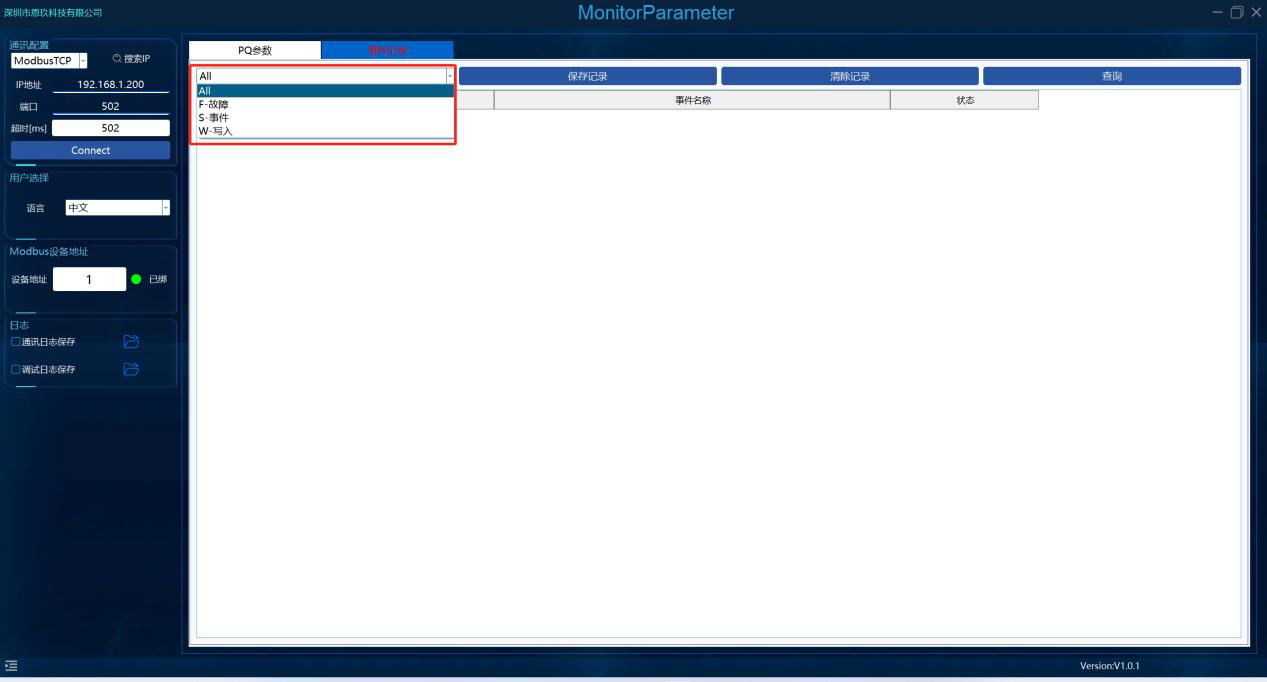

图：事件记录

查看历史事件，协助故障排查。

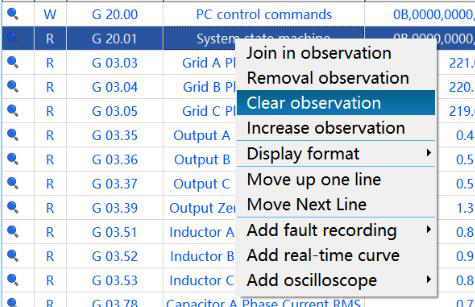

3.5 清除观察

"清除观察"功能用于快速移除当前已选定的所有监控参数。该功能适用于重新配置参数或清空无效监控项的场景，确保监控界面整洁且重点突出。

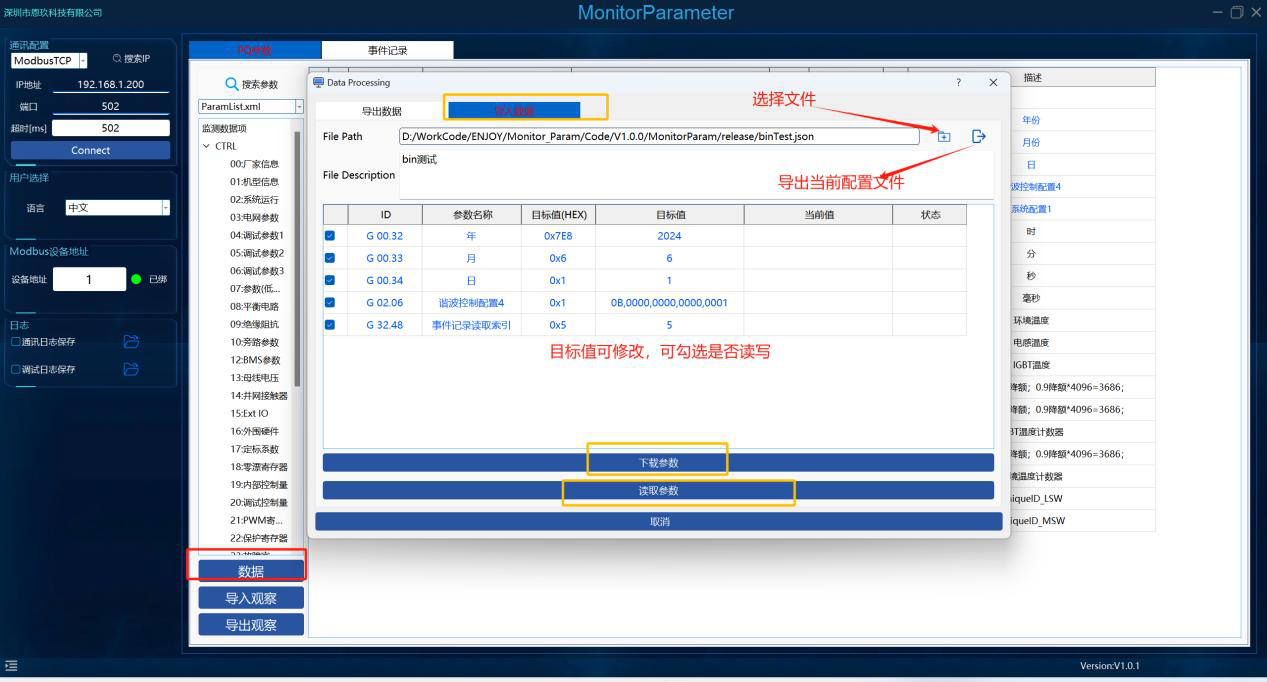

3.6 导入/导出观察

图：导入/导出观察项

本功能支持针对不同机型、已加入观察的常用参数进行批量导入和导出操作。通过此功能，用户可以高效地在多台设备间共享观察参数配置，提升操作效率并减少手动配置的工作量。

操作步骤：

1.点击 导入观察项 按钮。

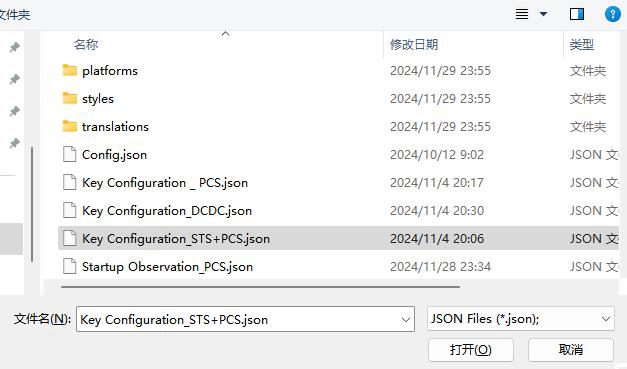

2.选择预备的 json 文件（如 Key Configuration_STS+PCS.json）。

导入后，关键配置参数项会显示在右侧的监控列表中。

4. 注意事项

确保配置（波特率、校验位等）与设备硬件一致。
操作过程中避免多设备同时访问同一串口。
在参数配置前，请确认参数范围以避免设备运行异常。
使用导入功能时，确保 json 文件格式正确。

5. 常见问题及解决方法

问题	可能原因	解决方法
无法连接设备	串口设置错误或设备未启动	检查串口号、波特率等配置是否正确，重启设备
参数显示异常	通信中断或设备故障	检查通信线路并确保设备运行正常
无法导入参数文件	文件格式错误	确保 json 文件符合软件支持的标准格式
运行时卡顿或无响应	PC 性能不足或数据量过大	优化 PC 性能，减少监控的参数数量
搜索不到设备	防火墙拦截	在电脑属性中打开防火墙，允许应用通过防火墙

第二部分后台软件操作

本部分原文档以界面截图为主，此处整理为结构化操作步骤；标注 [截图] 处为原文中的界面示意图。

6. 配置文件

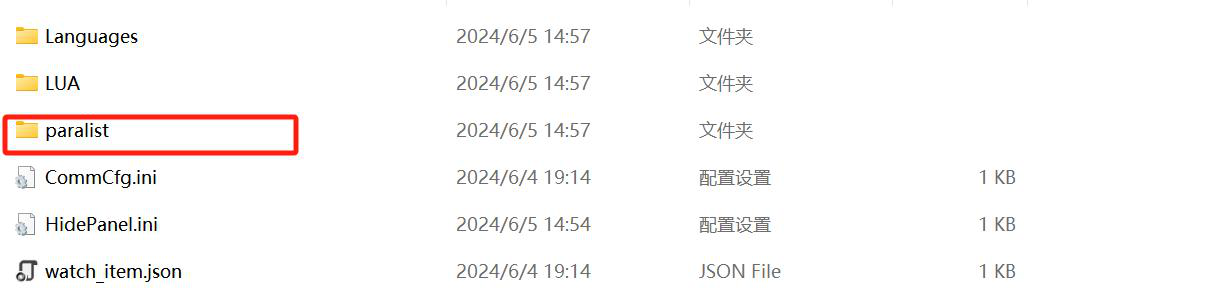

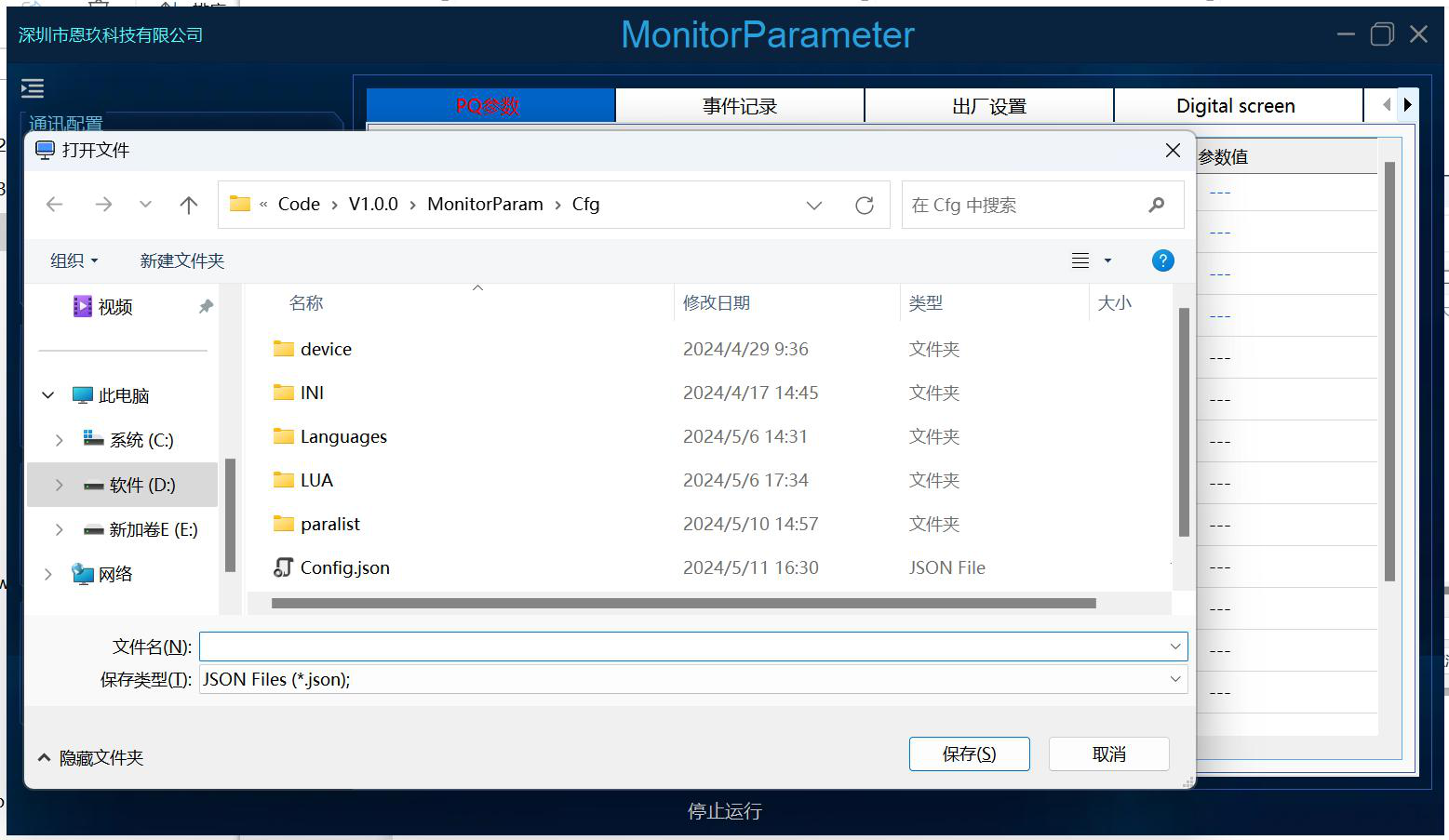

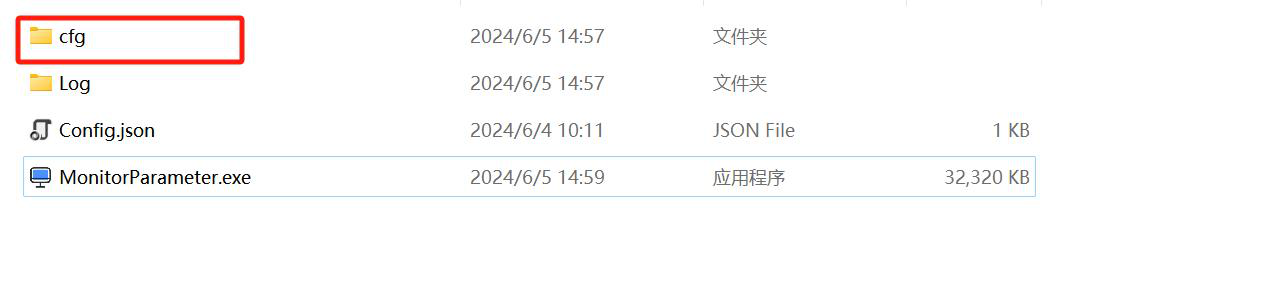

图：配置文件与文件夹结构

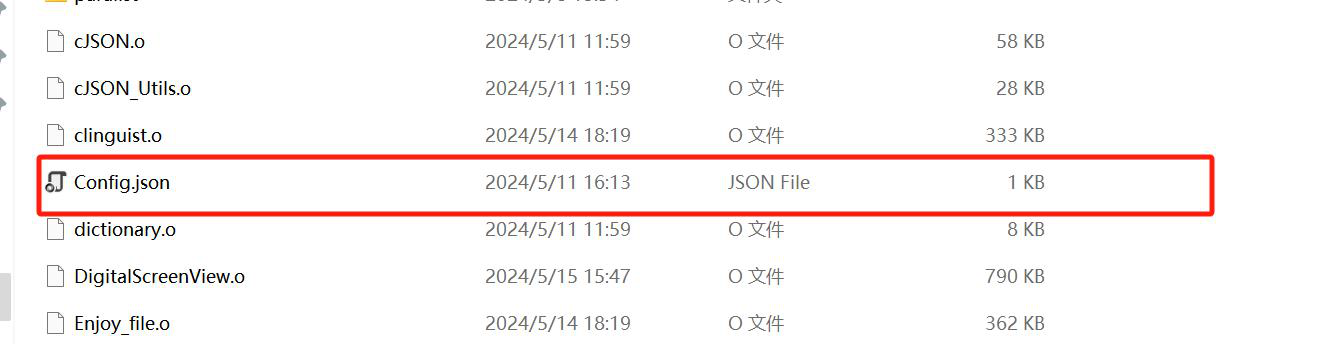

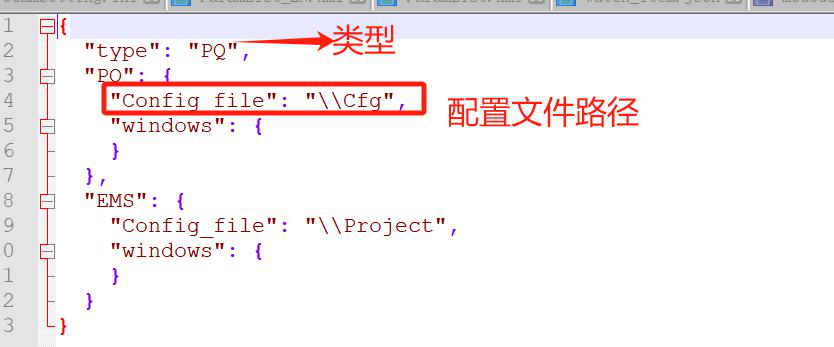

软件目录下应该含有 Config.json 文件，包含相关配置文件的路径。

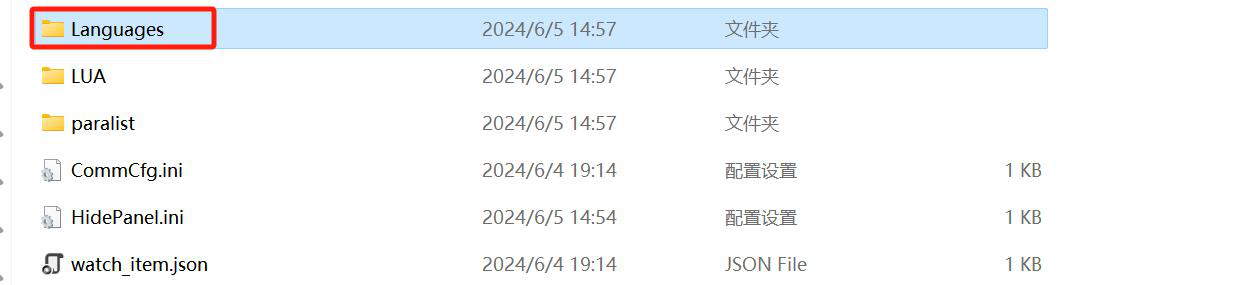

Cfg 文件下应该包含相应的子文件夹。[截图]

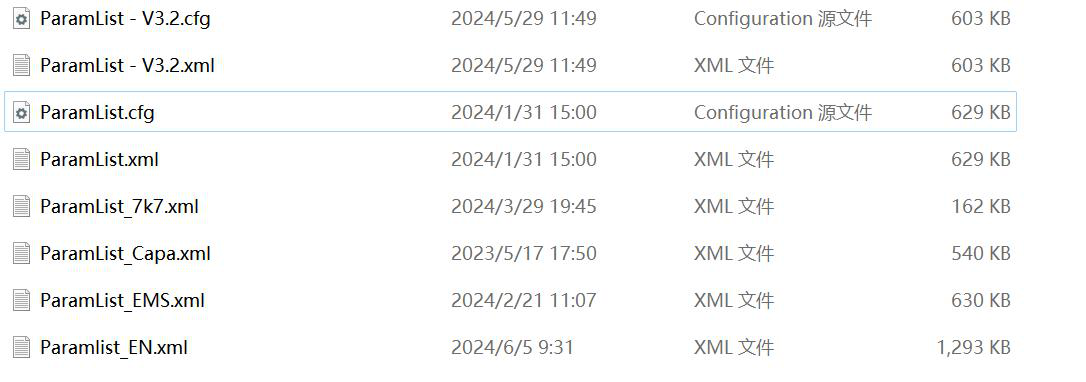

Paralist 文件下应该包含配置文件，例如 ParamList_CN.xml 等（具体看自己需求将配置文件放在 Paralist 文件夹下）。
根据需求增加不同语言的参数配置文件，如果增加相对应的语言文件，放在对应的文件夹下即可。[截图]

7. 文件完整性检查（首次使用）

检查获得的文件夹是否完整，特别是 cfg 文件夹和 paralist 文件夹，涉及到关键功能。

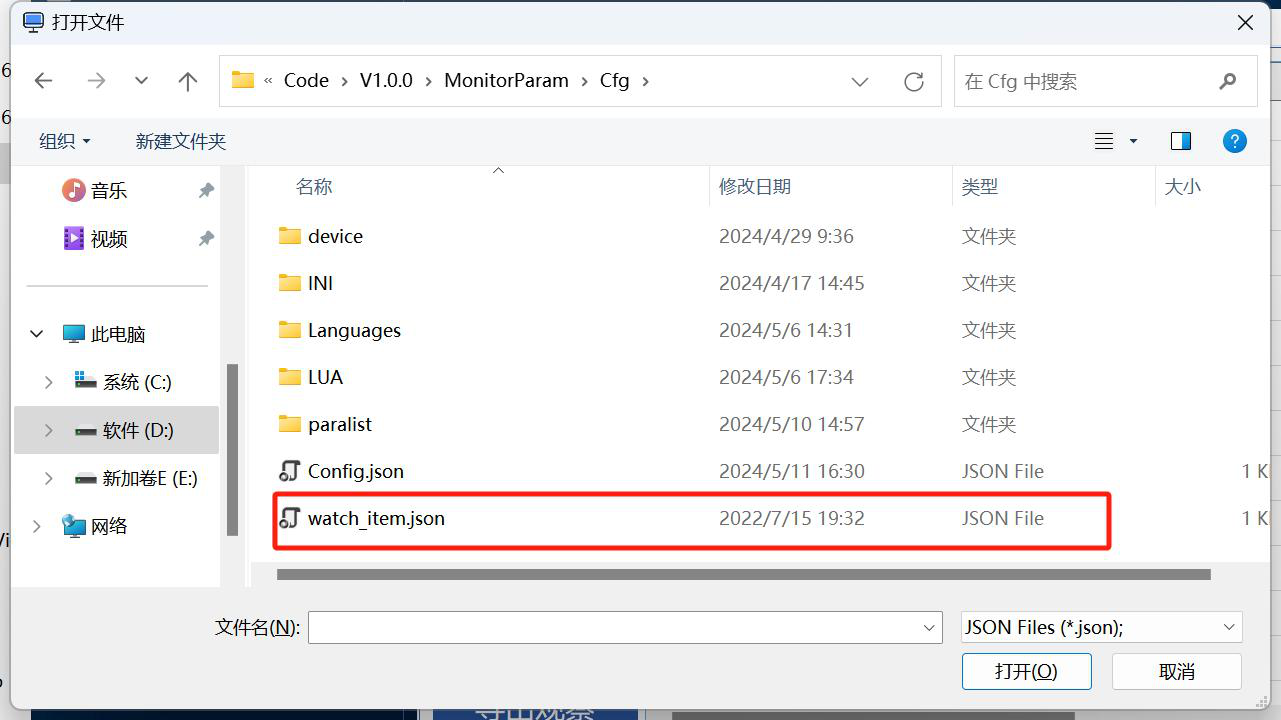

Cfg 文件下应该包含以下文件夹

paralist 文件下应该包含配置文件，例如以下(具体看自己需求将配置文件放在 Paralist 文件夹下)

根据需求增加不同语言的参数配置文件，如果增加相对应的语言文件，放在对应的文件夹下即可。

检查项	说明
Config.json	软件根目录，记录各配置文件路径
cfg 文件夹	关键功能所需，缺失会导致功能异常
paralist 文件夹	存放参数配置文件（ParamList_CN.xml / ParamList_EN.xml 等）
语言文件	按需求放入对应语言子文件夹

8. INI 文件说明

8.1 [general] 通用配置

键名	示例值	说明
deviceaddr	1	设备地址
communicationtype	ModbusUart	通讯方式，协议默认 ModbusTCP 或 ModbusUart 或 En_Uart，输入其他的默认都是 ModbusTCP
timeout	50	接收超时时间
language	CN	默认语言，CN 中文，EN 英文
Delayms	5	帧间隔时间
Logfilefoldermaxsize	512	log 文件夹大小
logfilemaxsize	20971520	log 文件大小
configfilename	ParamList_CN.xml	默认打开的配置文件
fontgrade	1	字体的等级：0 小、1 中、2 大

8.2 [serialport] 串口配置

键名	示例值	说明
com	COM5	串口号
baud	9600	波特率
parity	N	奇偶校验：N / E / O
databits	8	数据位
stopbits	1	停止位

8.3 [network] 网络配置

键名	示例值	说明
ip	192.168.1.200	IP 地址
port	502	端口号

8.4 原始 INI 内容示例

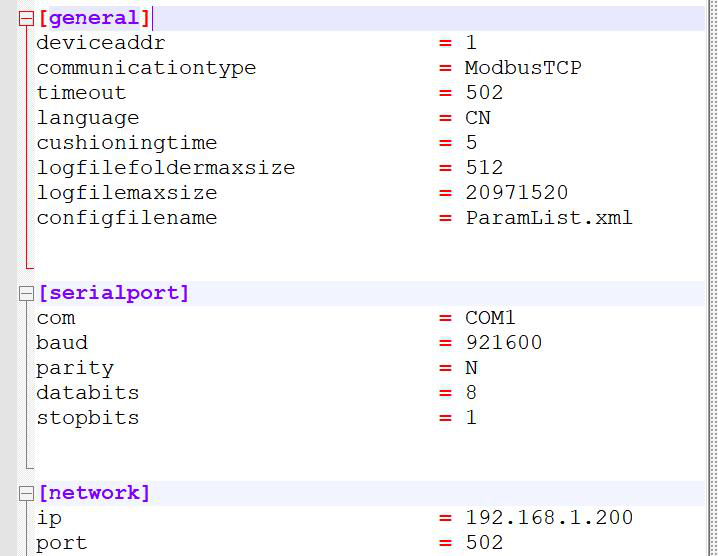

图：INI 配置文件

[general]
deviceaddr = 1                     /*设备地址*/
communicationtype = ModbusUart     /*通讯方式，协议默认ModbusTCP 或者是 ModbusUart 或者是En_Uart，输入其他的默认都是ModbusTCP*/
timeout = 50                       /*接收超时时间*/
language = CN                      /*默认语言为中文CN 中文，EN 英文*/
Delayms = 5                        /*帧间隔时间*/
Logfilefoldermaxsize = 512         /*log 文件夹大小*/
logfilemaxsize = 20971520          /*log 文件大小*/
configfilename = ParamList_CN.xml  /*默认打开的配置文件*/
fontgrade = 1                      /*字体的等级0 小1 中2 大*/

[serialport]
com = COM5
baud = 9600
parity = N
databits = 8
stopbits = 1

[network]
ip = 192.168.1.200
port = 502

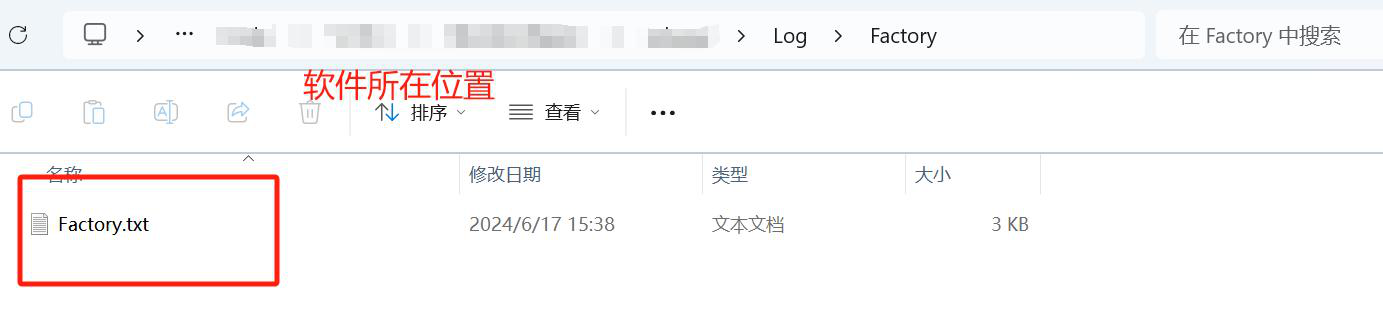

9. 日志文件说明

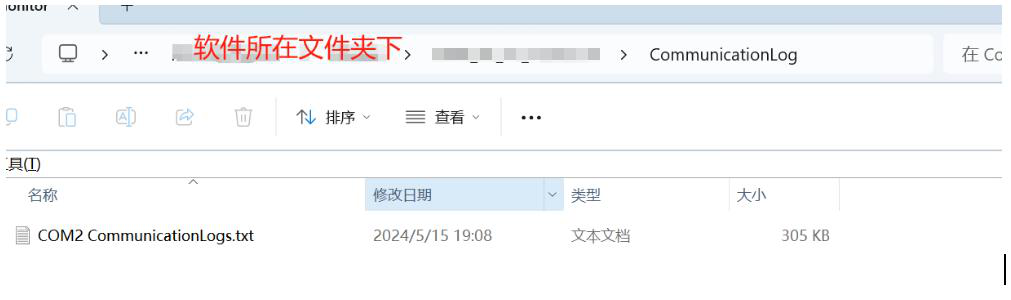

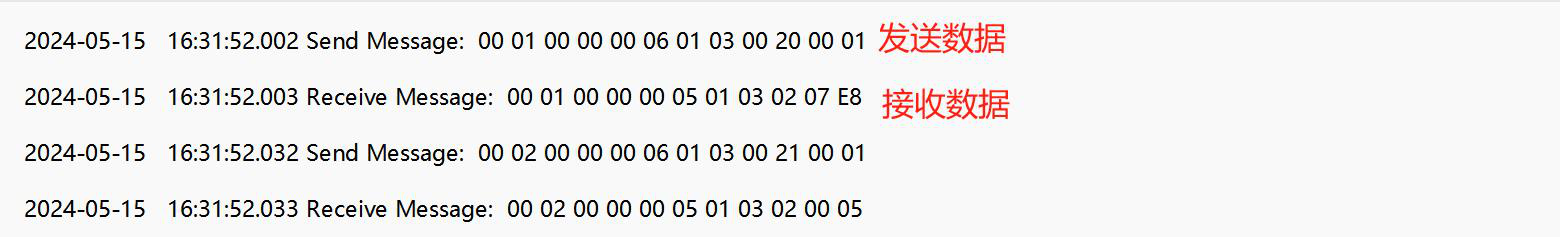

9.1 通讯日志文件

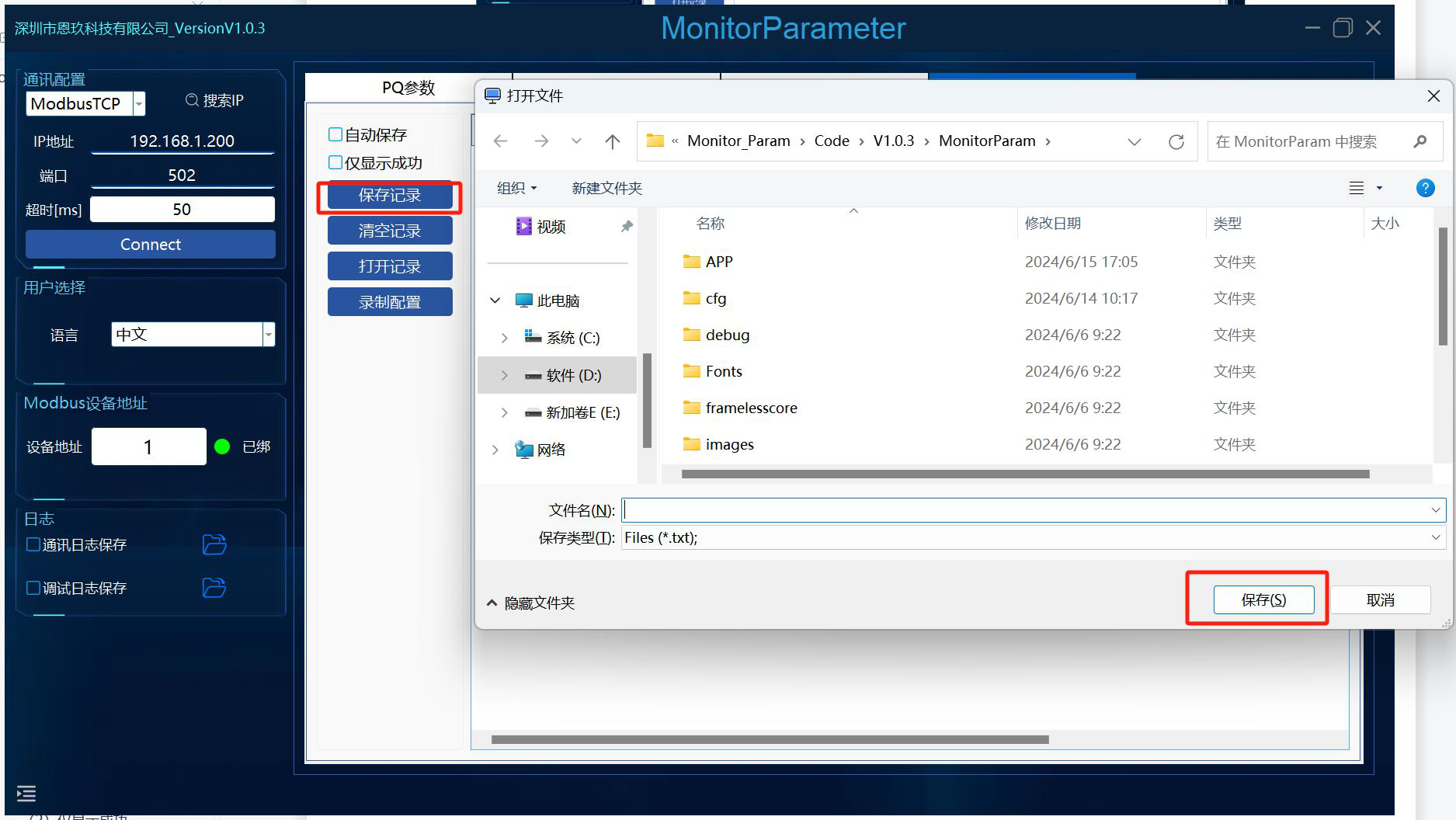

图：通讯日志保存

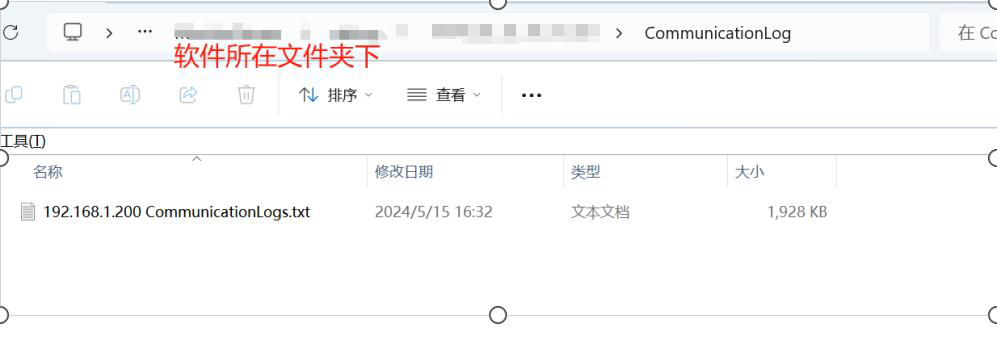

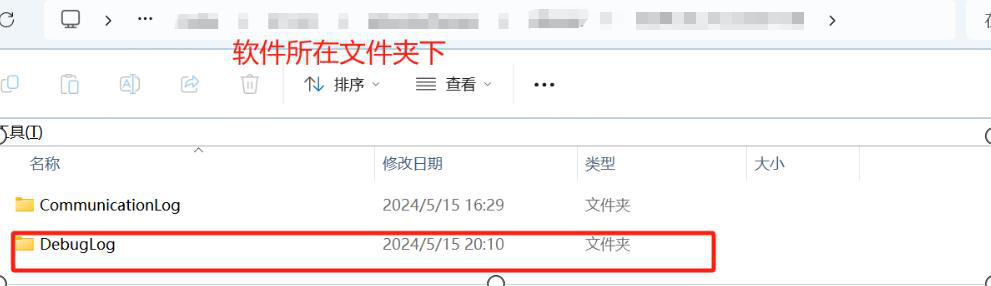

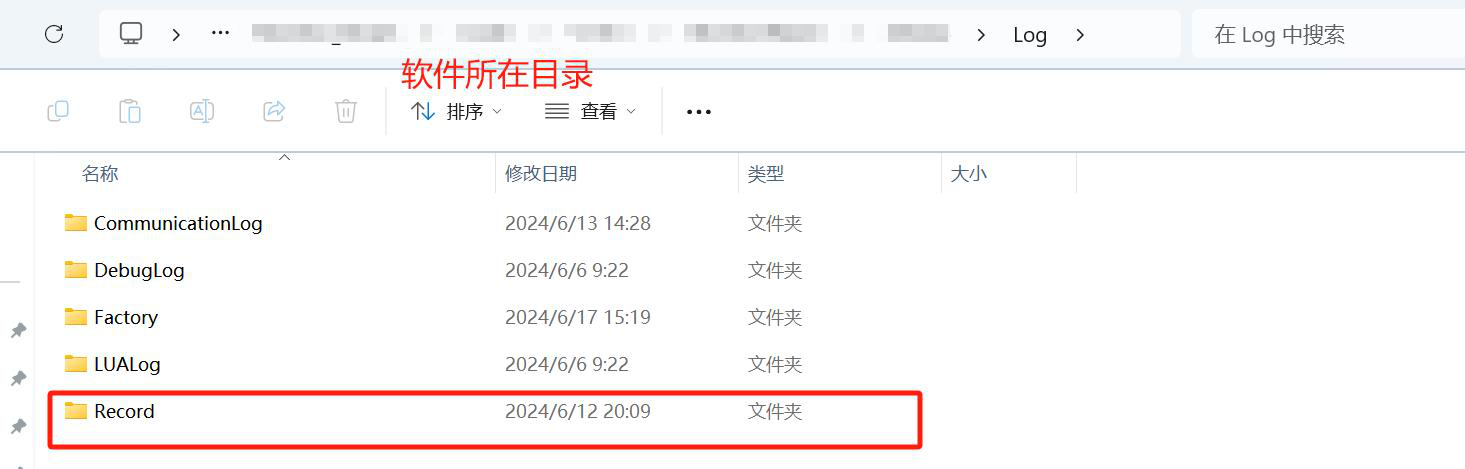

勾选通讯日志的保存，数据保存在软件所在文件夹下，以当前通讯的端口命名的 txt 文件。点击右边的按键，可自动打开保存的路径。

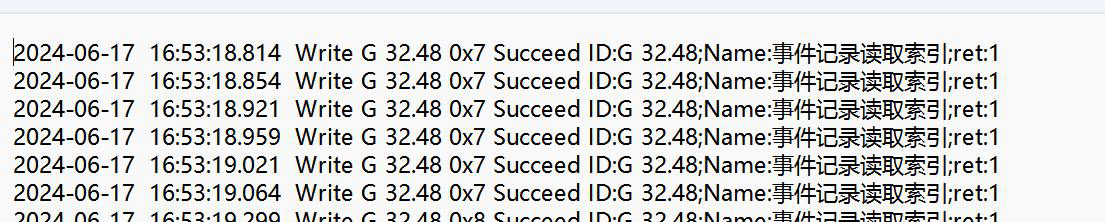

9.2 调试日志文件

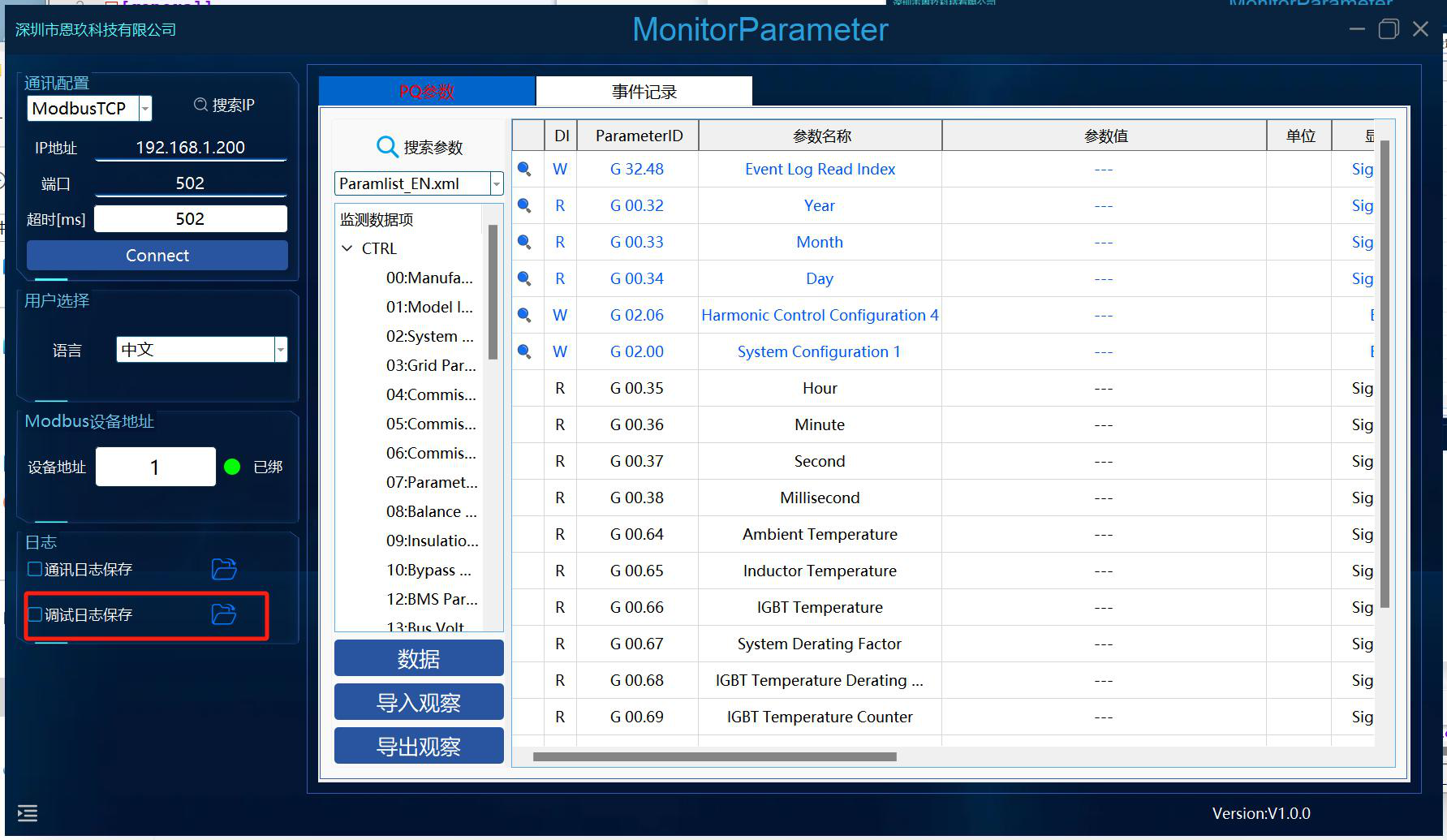

图：调试日志保存

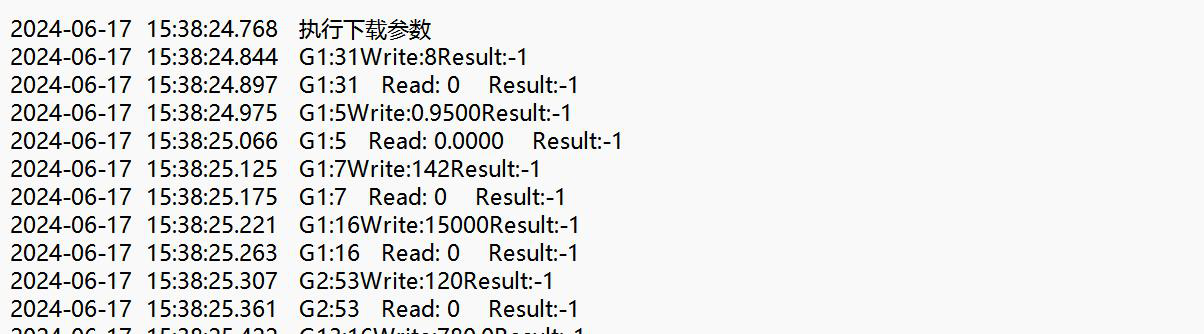

勾选调试日志保存，保存 debug 日志，一般不需要用到。

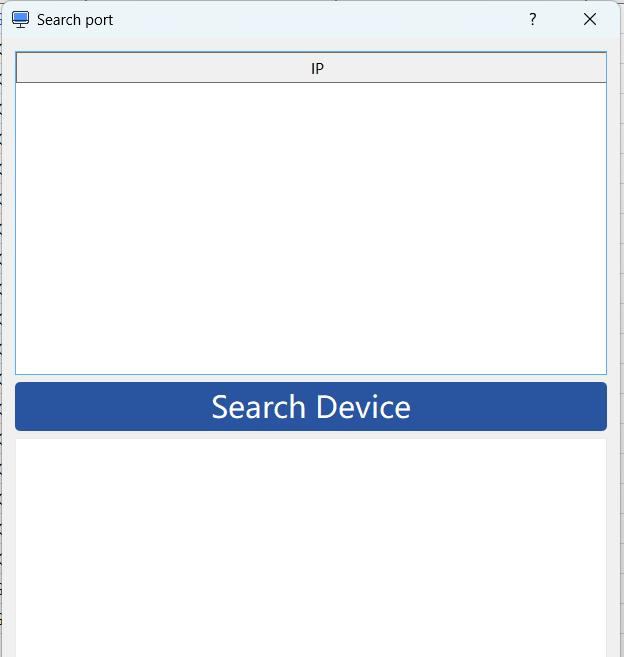

10. 搜索 IP

op_p05_3

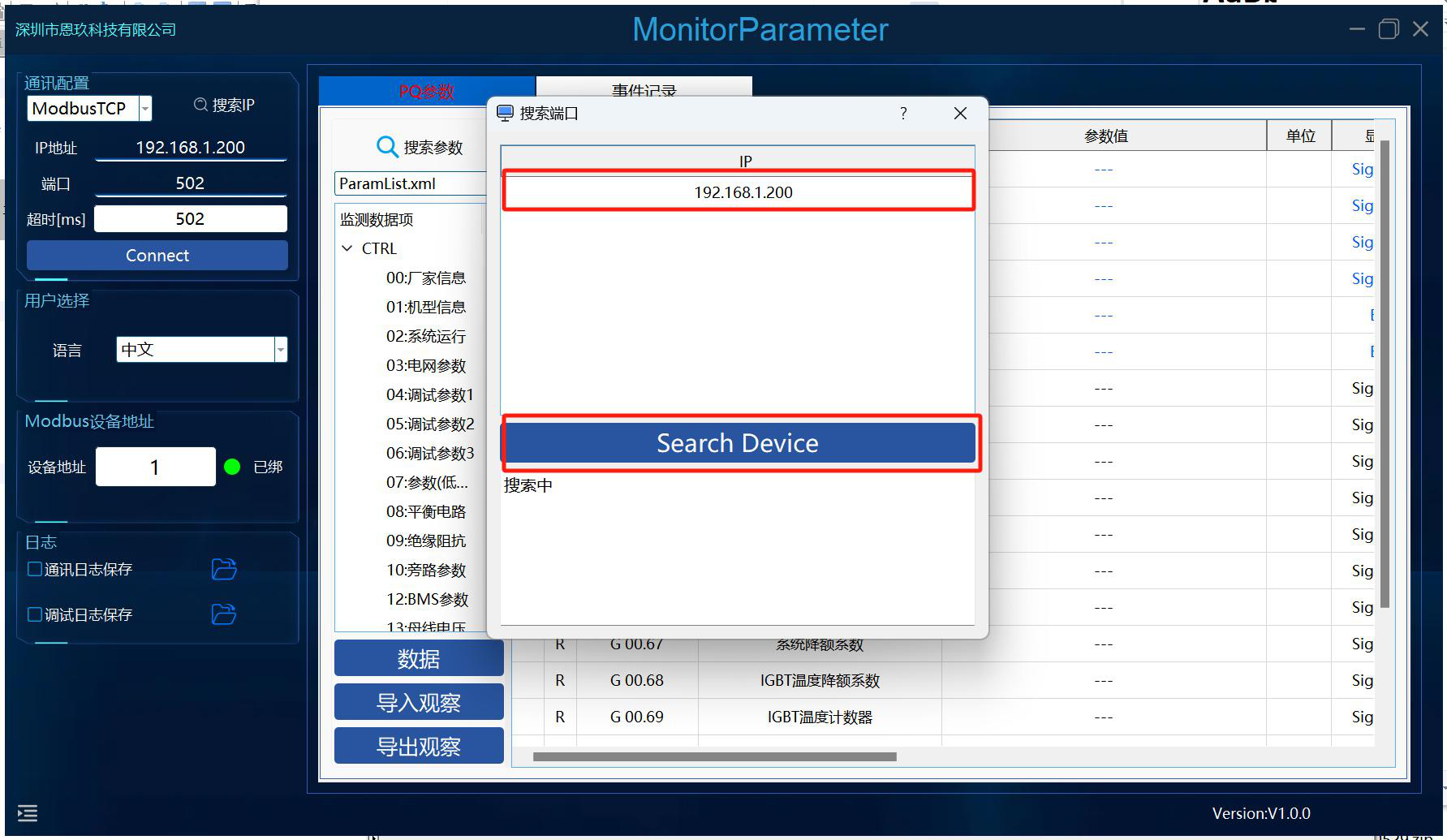

图：Search Device 搜索 IP

点击 Search Device 进行搜索。
双击表格中的目标设备，IP 地址自动填充到 IP 地址位置。
点击 Connect。
如果搜索不到，请在电脑属性中打开防火墙，允许应用通过防火墙。

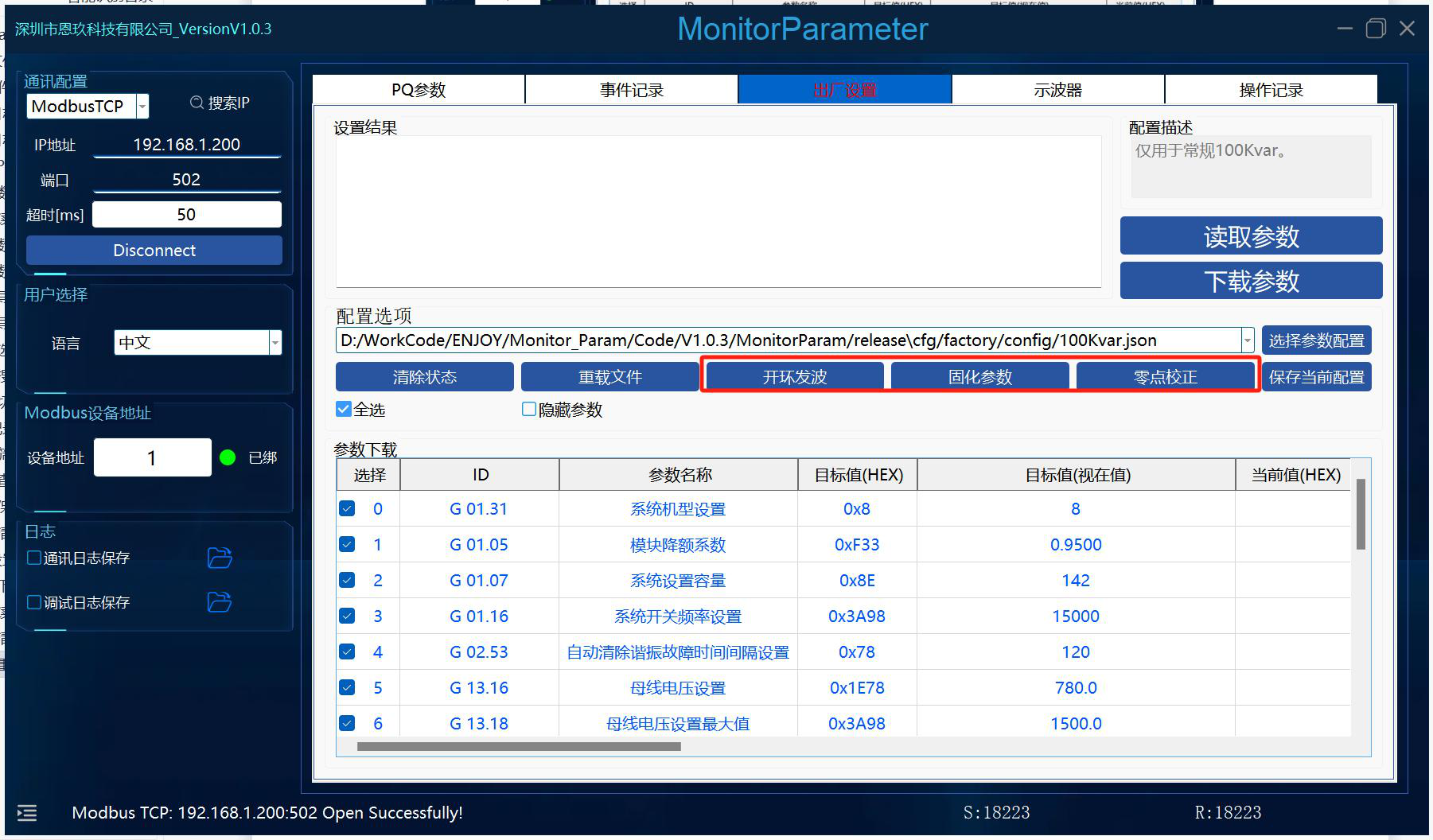

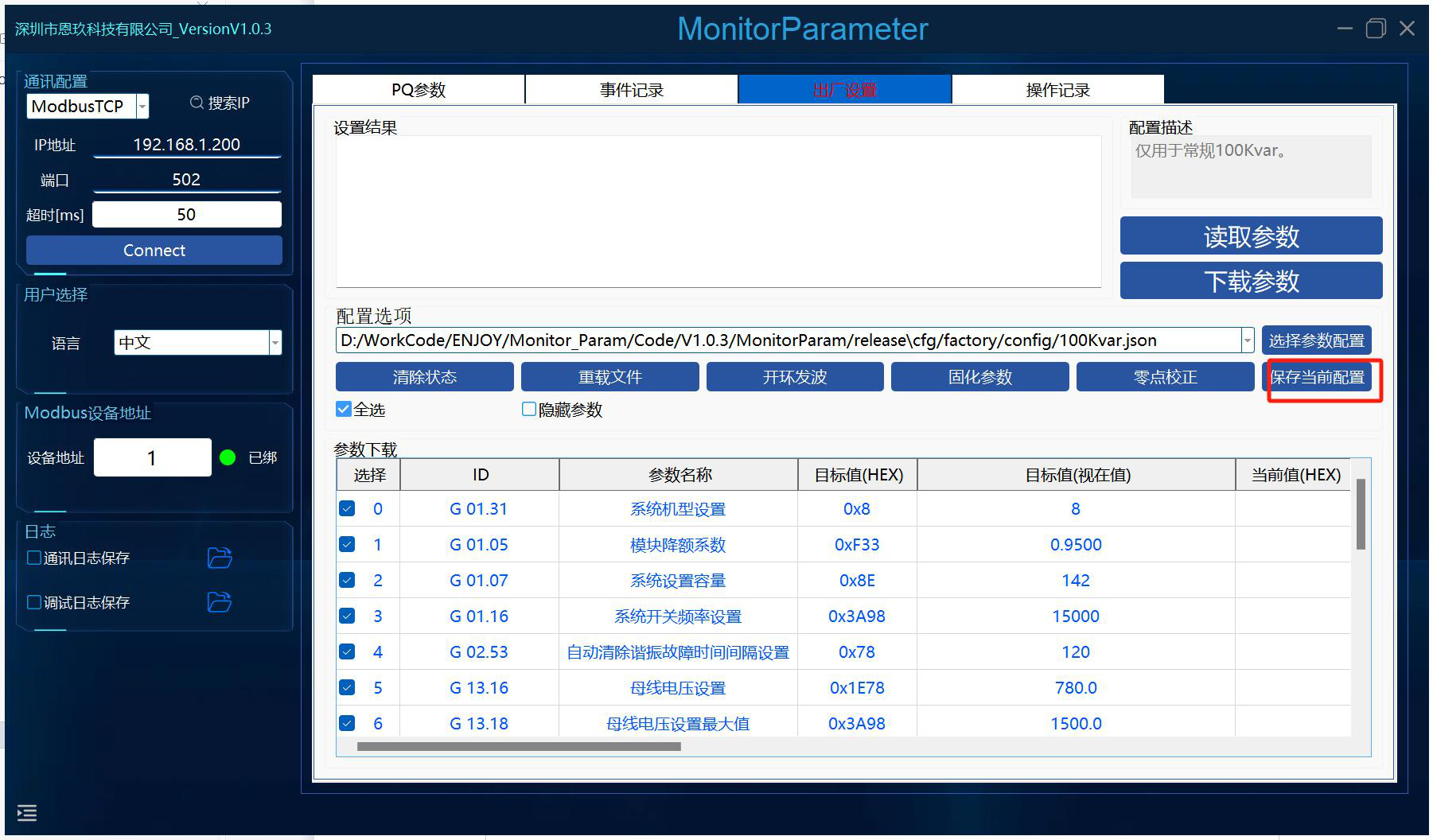

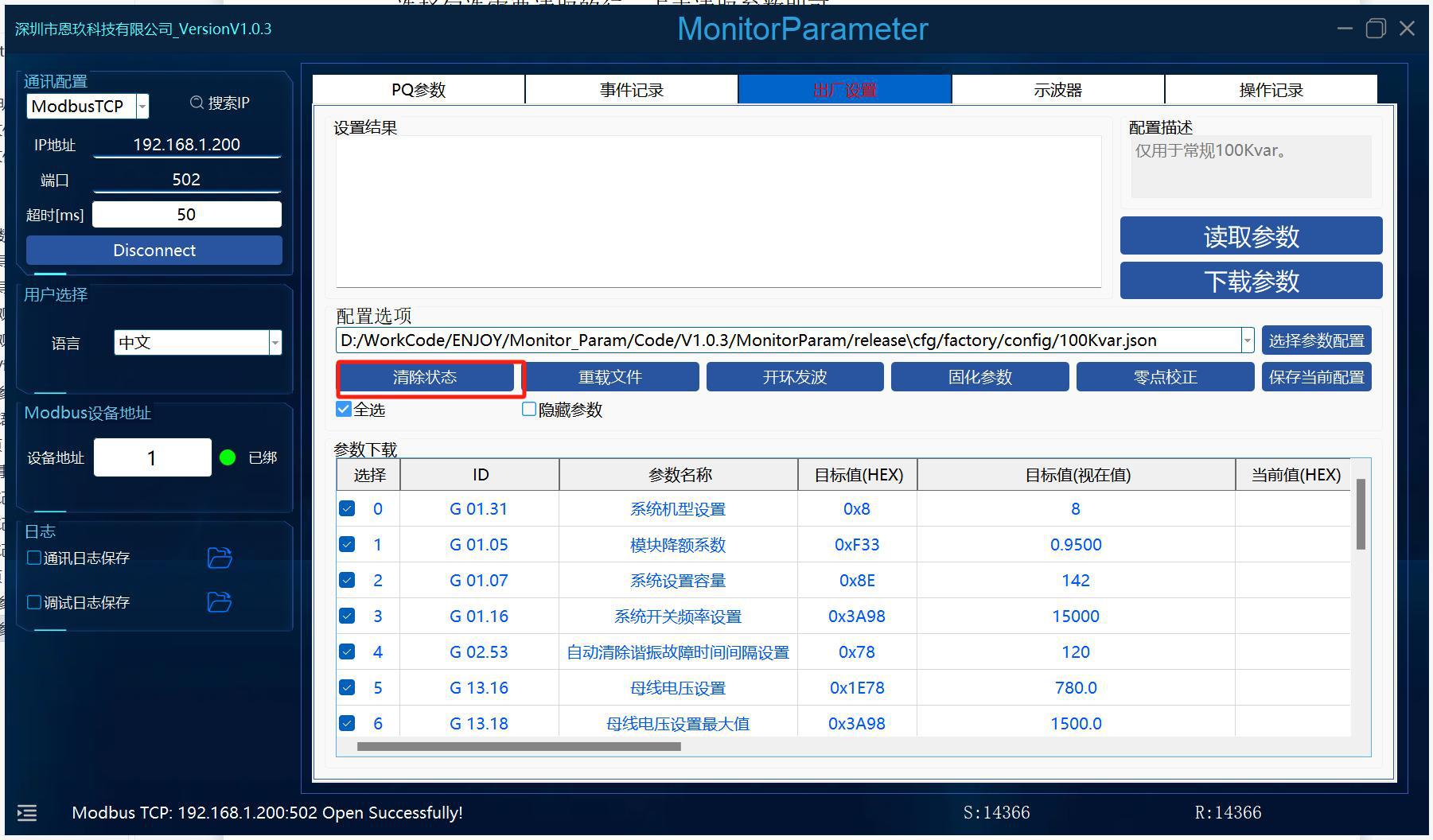

11. PQ 参数页

11.1 读取数据

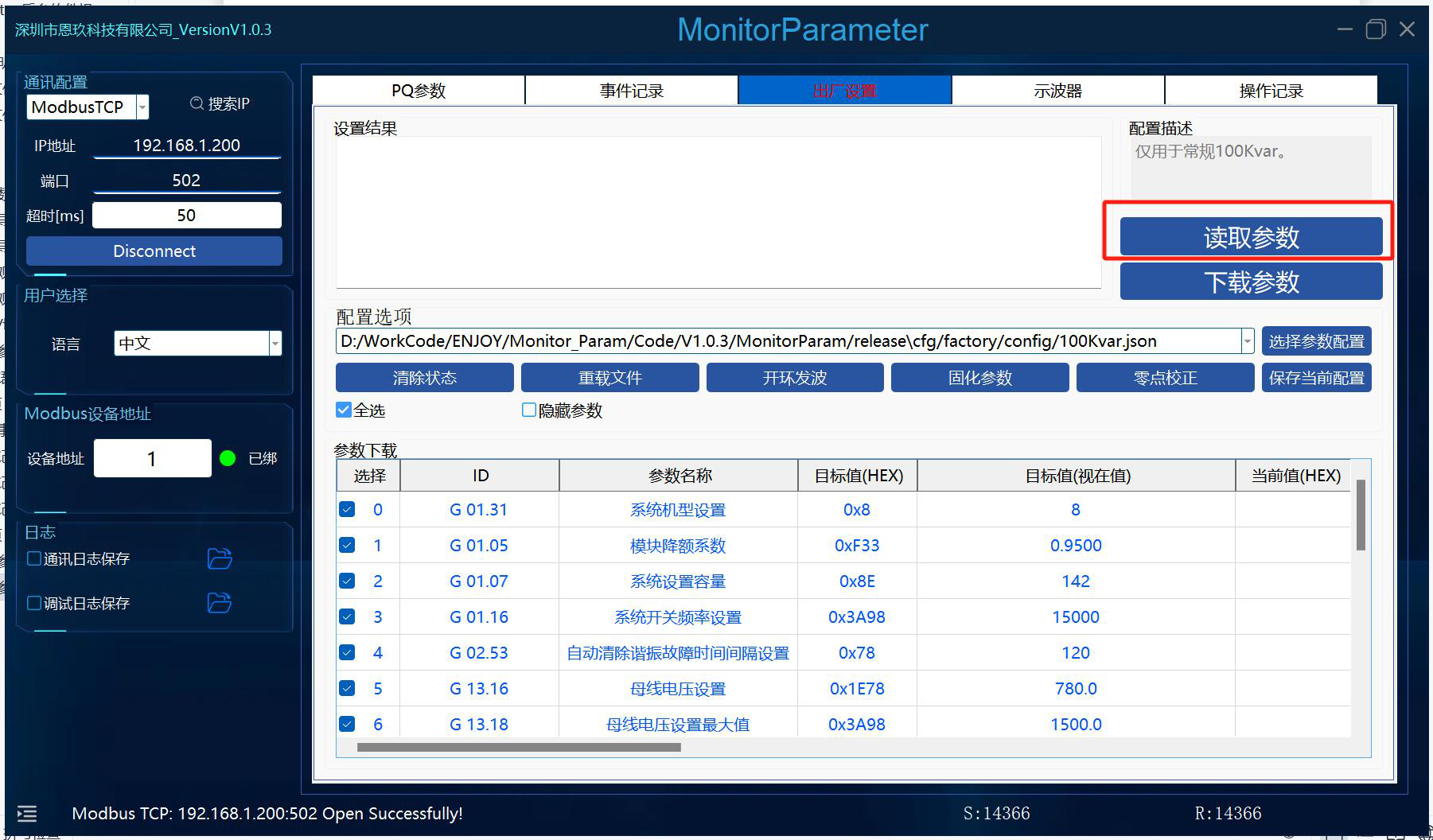

点击 Connect 开始读取（端口正常的情况下），点击 Disconnect 可停止读取。

11.2 数据导出

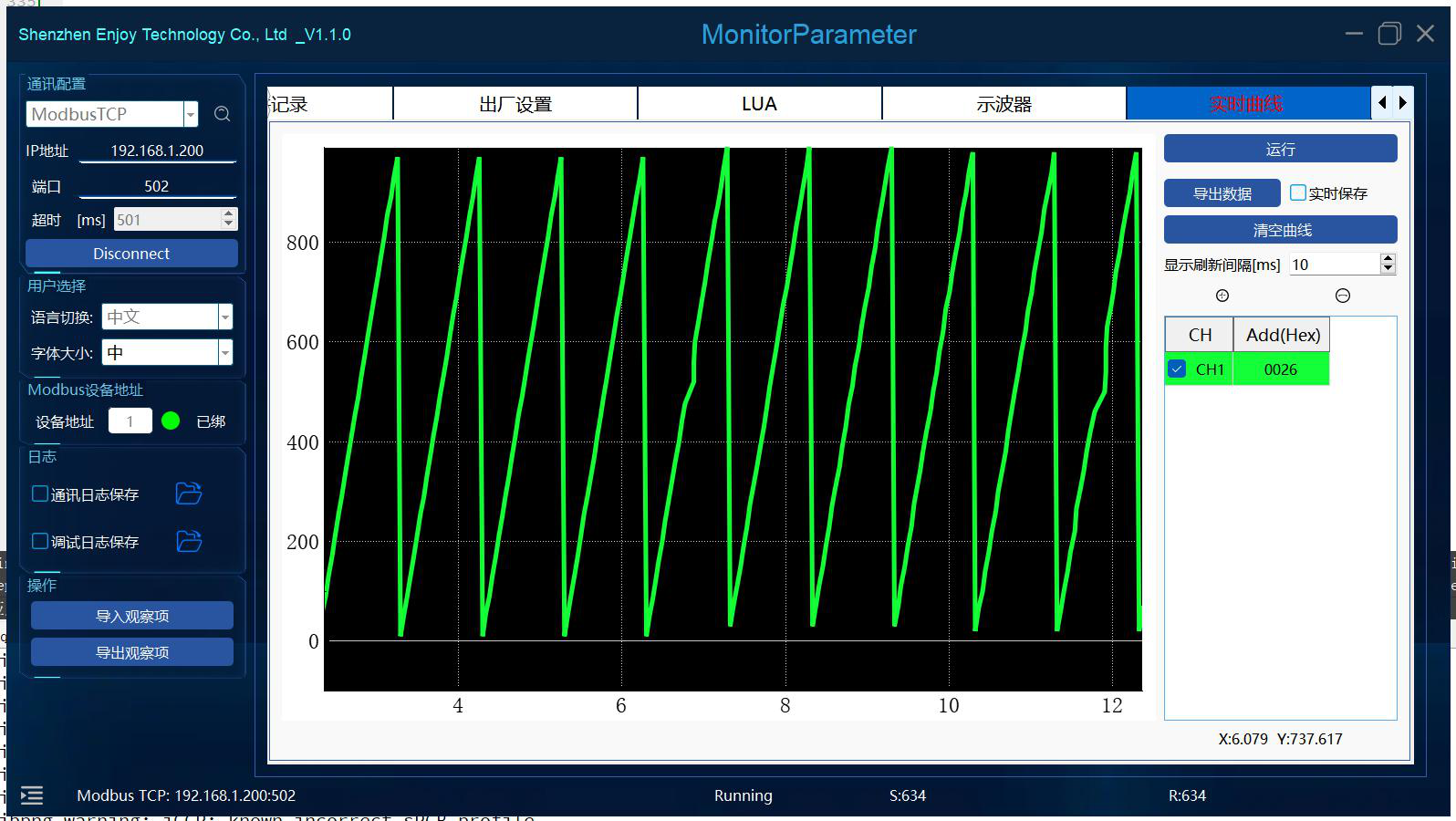

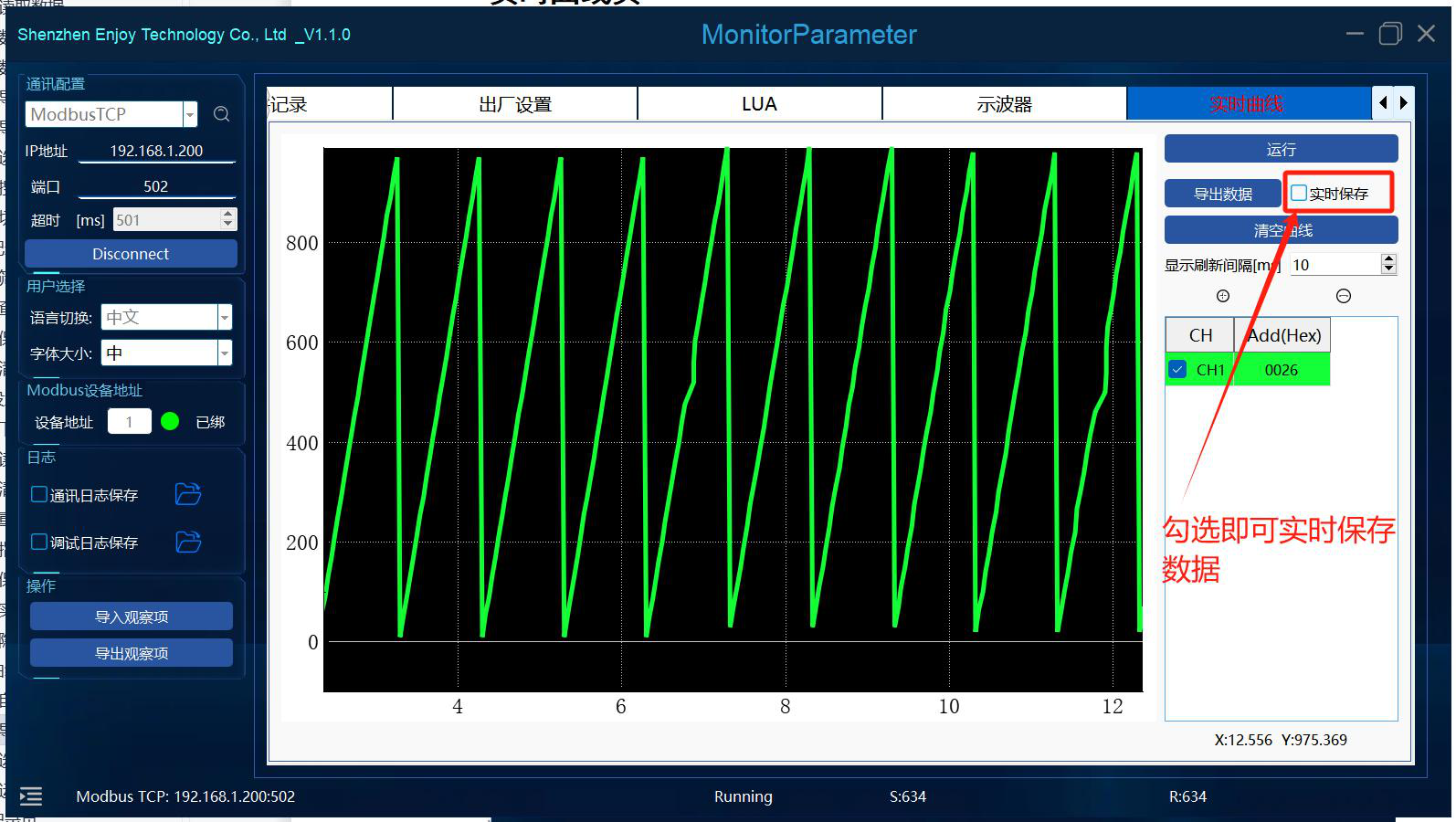

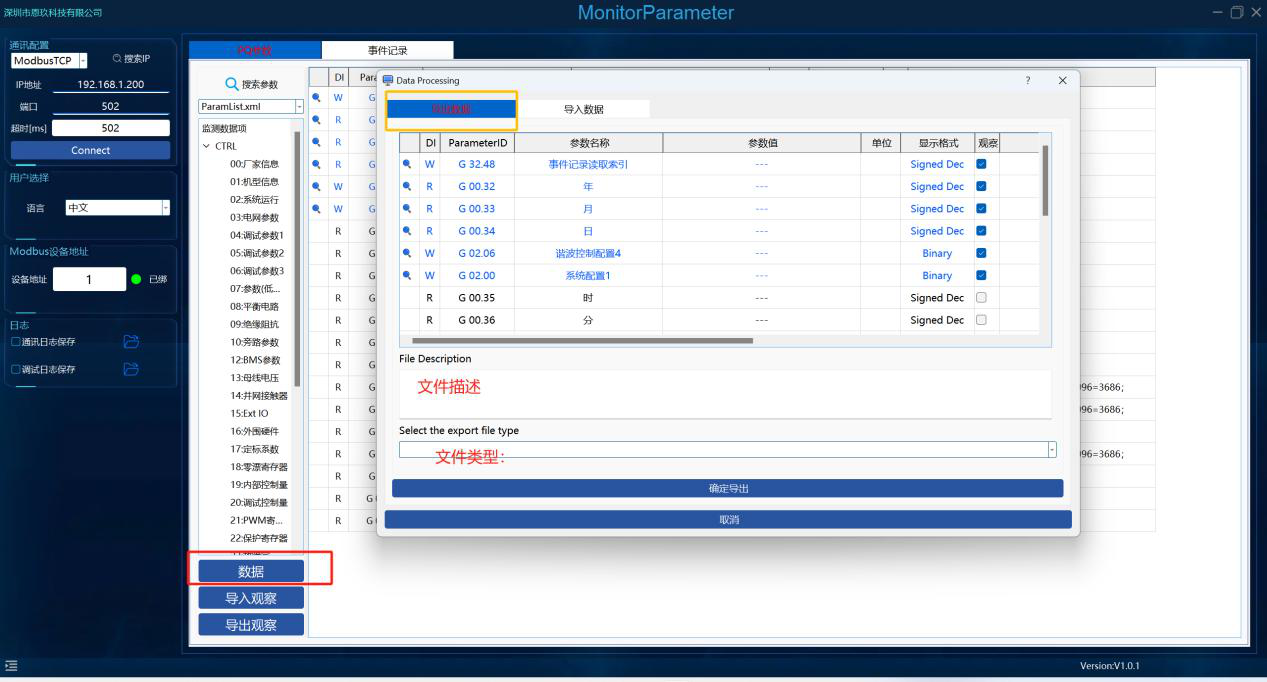

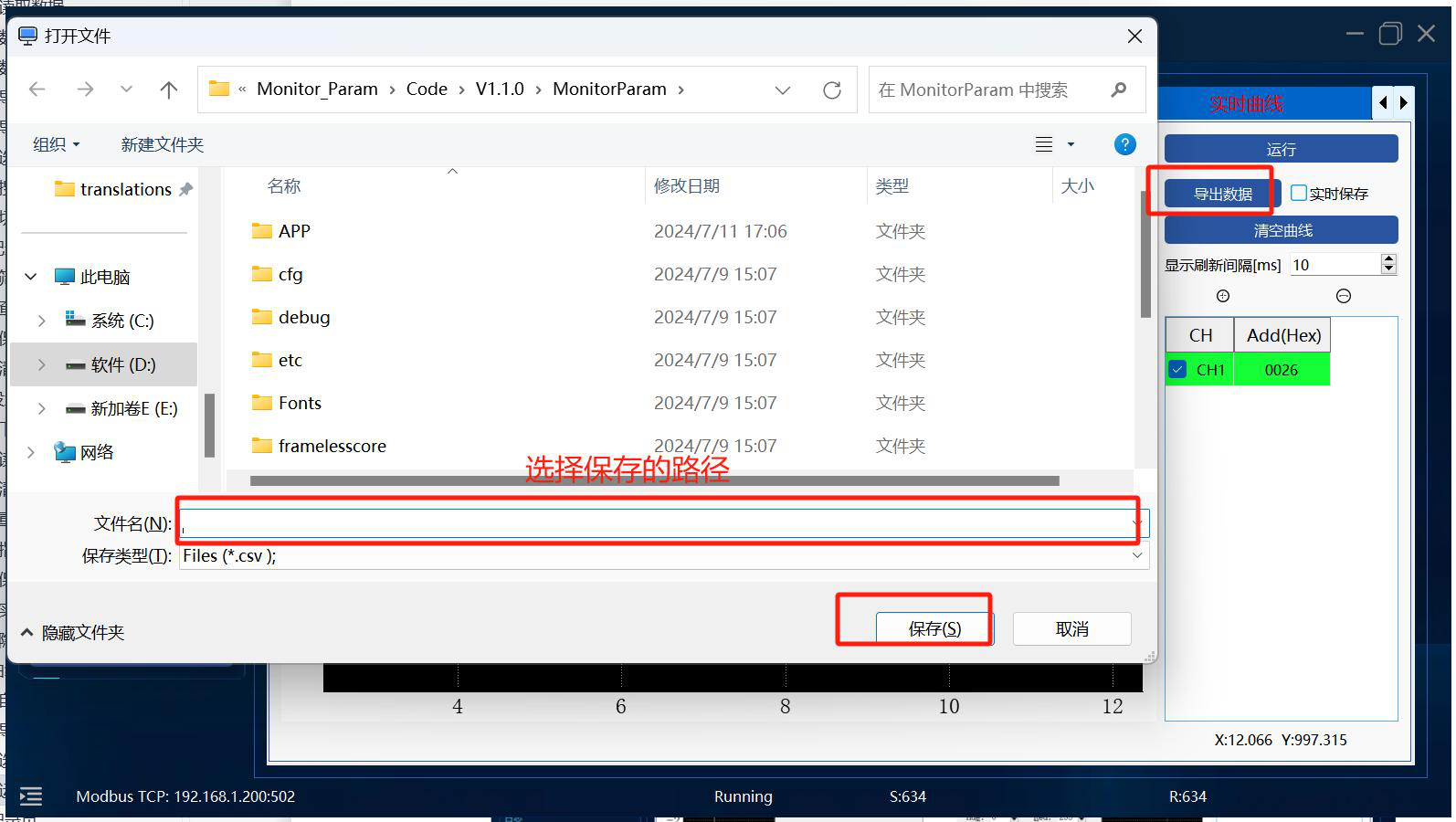

图：PQ 参数导出

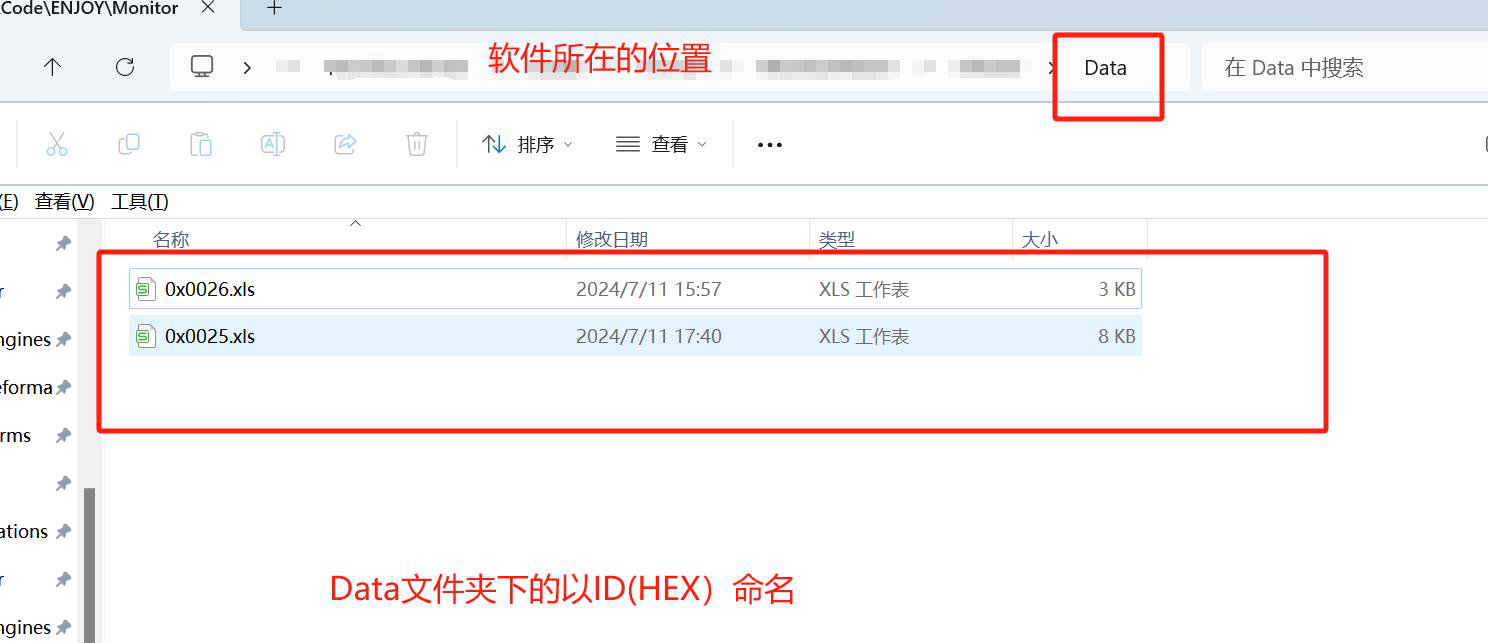

点击弹框，选择导出文件类型，填入文件描述，选择文件路径，确定导出即可。

文件类型	内容	格式
界面数据 (.csv)	当前界面上所有的数据	csv
界面数据 (.json)	当前界面上所有的数据	json（十进制）
观察配置数据 (.json)	当前观察的项目的数据	json（十六进制）
